Полная коробка против Клапаны с уменьшенными шариками: как выбрать оптимальный дизайн?

Понимание дизайнов шариковых клапанов

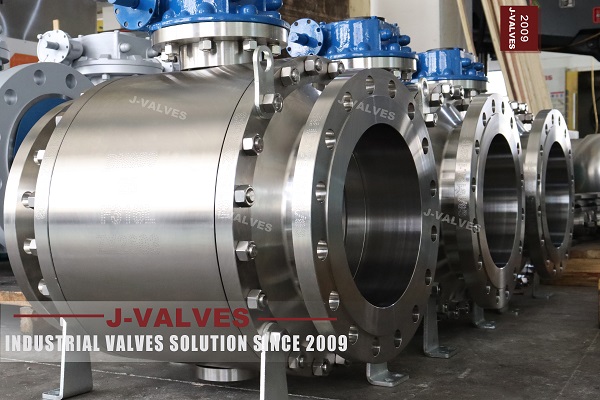

Полные шариковые клапаны

Клапаны с полной коробкой , также известные как полный порт или шариковые клапаны с полным диаметром , имеют внутренний диаметр, который соответствует диаметру соединительного трубопровода. Эта конструкция гарантирует, что поток жидкости не ограничивается, когда клапан открыт, обеспечивая минимальное падение давления и максимальную пропускную способность.

Ключевые функции полных шариковых клапанов

• Неограниченный поток: внутренний диаметр клапана соответствует трубопроводу, что позволяет неограниченный поток жидкости.

• Низкое падение давления: из-за неограниченного пути потока полные шариковые клапаны имеют более низкое падение давления по сравнению с пониженными клапанами.

• Высокая пропускная способность: идеально подходит для применений, требующих высоких скоростей потока и минимальной потери энергии.

• Простота очистки: прочный дизайн облегчает очистку и осмотр клапана.

Сниженные шариковые клапаны

Сниженные шариковые клапаны , также известные как шариковые клапаны с уменьшенным портом или стандартные шарики , имеют меньший внутренний диаметр по сравнению с соединительным трубопроводом. Этот дизайн уменьшает общий размер и вес клапана, что делает его более рентабельным.

Ключевые особенности шариковых клапанов с уменьшенными коробками

• Меньший размер и вес: клапаны с пониженным кодом, как правило, меньше и легче, что облегчает их установку и ручку.

• Эффективно: меньший размер и уменьшенное использование материала делают пониженные клапаны более рентабельными по сравнению с полными клапанами.

• Более высокое падение давления: из-за меньшего внутреннего диаметра, пониженные клапаны имеют более высокое падение давления по сравнению с полными клапанами.

• Более низкая пропускная способность: подходит для применений, где пропускная способность не является основной проблемой.

Сравнительный анализ: шариковые клапаны с полной коробкой и пониженными шариками

Характеристики потока

Установка и обслуживание

Практические советы по выбору материала

1. Оцените операционную среду

• Тип жидкости: определите тип обрабатываемой жидкости, включая ее коррозионность, вязкость и удельный вес.

• Температура и давление: определите максимальную рабочую температуру и давление. Убедитесь, что материал клапана и дизайн могут противостоять этим условиям.

• Характеристики потока: рассмотрим скорость и турбулентность потока жидкости. Клапаны с полными коробками идеально подходят для применений, требующих высоких скоростей потока и минимального падения давления.

2. Рассмотрим дизайн клапана

• Требования к потоку: если высокая пропускная способность и минимальное падение давления имеют решающее значение, лучший шаровой клапан -лучший выбор.

• Пространственные ограничения: если пространство ограничено, шаровой клапан с уменьшенным шариком может быть более подходящим из-за его меньшего размера и веса.

• Соображения стоимости: оцените свой бюджет и рассмотрите долгосрочные затраты на техническое обслуживание и потребление энергии. Клапаны с полными коробками могут иметь более высокую первоначальную стоимость, но могут сэкономить на затратах на энергию из-за более низкого падения давления.

3. Оценить стоимость и доступность

• Бюджетные ограничения: сбалансировать необходимость высокой производительности с соображениями затрат. Снижение клапанов, как правило, более экономически эффективно.

• Доступность материала: убедитесь, что выбранный материал легко доступен и может быть надежно получен.

4. Проконсультируйтесь с экспертами

• Производители клапанов: взаимодействуйте с производителями, чтобы понять конкретные требования и ограничения различных конструкций клапанов.

• Эксперты по материалам: проконсультируйтесь с экспертами, чтобы проверить выбор материала и обеспечить удовлетворение потребностей приложения.
