Полностью сваренный шаровой клапан представляет собой шариковый клапан с интегральной структурой. Его корпус клапана соединен в целое через процесс сварки. Преимущество этой структуры заключается в уменьшении точек соединения и улучшении общей прочности и уплотнения клапана. Полностью сварные шариковые клапаны обычно используют технологию сварки дуговых сварков с узкими зазорами, а параметры сварки строго контролируются в процессе сварки, чтобы обеспечить качество сварных швов и общую производительность клапана.

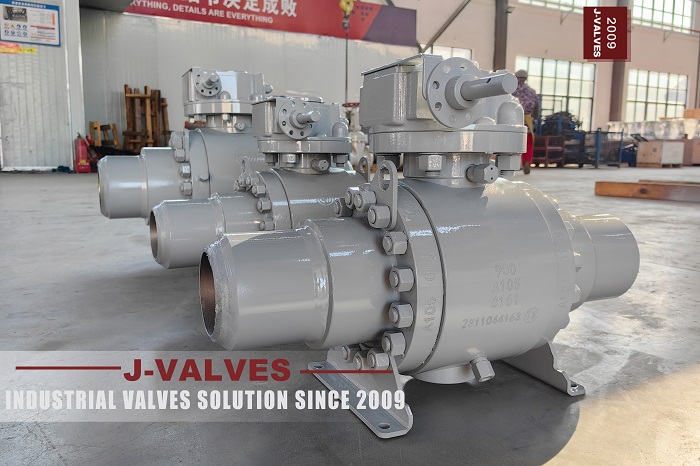

Шаровой клапан разделенного типа состоит из нескольких компонентов, обычно включая корпус клапана, левый и правый соединительные тела и т. Д., А компоненты соединены болтами. Преимущество этой структуры заключается в том, что она удобна для технического обслуживания и замены компонентов. Тем не менее, есть больше точек соединения, и производительность герметизации относительно сложна.
| Стандартное название | применение приложения |
|---|---|
| ГБ/т 19672 | Применимо к шариковым клапанам, затворным клапанам, подключаемым клапанам и контрольным клапанам для трубопроводов с номинальным давлением PN20 ~ PN400, номинальный размер не больше DN1500, класс давления150 ~ Class2500 и номинальный размер не больше NPS 60 |
| ASME B31.4 | В основном применимо к проектированию, установке и проверке трубопроводов для трансмиссии жидкости для нефти, природного газа и т. Д. |
| Стандартные | требования к материалам |
|---|---|
| ГБ/т 19672 | Материал тела клапана обычно является ковкой. ASTM A105 выбирается при температуре выше -29 ° C, а ASTM A350 LF2 выбирается, когда температура ниже -29 ° C |
| ASME B31.4 | Материалы должны соблюдать код котла и сосуда для давления ASME, а сварки должны соответствовать требованиям механики перелома |
| Стандартные | требования к сварке |
|---|---|
| ГБ/т 19672 | Сварка должна соответствовать требованиям GB/T 150.3 и GB/T 150,4, а для сварных швейфов требуется 100% неразрушающее тестирование. |
| ASME B31.4 | Сварка должна соответствовать требованиям раздела IX кода котла ASME и сосуда под давлением для сварки и квалификации пайки, а для сварных швейфов требуется неразрушающее тестирование |
| Требования к производительности | стандартного имени |
|---|---|
| ГБ/т 19672 | Клапаны должны соответствовать требованиям к уплотнению на уровне нулевого уровня, используя герметику металла до металла в качестве первичного уплотнения и мягкого уплотнения в качестве вторичного уплотнения |
| ASME B31.4 | Клапаны должны соответствовать требованиям, защищенным от пожаров, а уплотнение должно соответствовать положениям API 607 |
| Стандартные | требования к тесту |
|---|---|
| ГБ/т 19672 | Тест давления должен соответствовать требованиям GB/T 13927-2008 |
| ASME B31.4 | Тест на давление необходимо соответствовать требованиям Раздела VIII Кодекса котла ASME и сосуда давления |
GB/T 19672: в соответствии с стандартом GB/T 19672 проект и производство полностью сварных шаровых клапанов должны строго соблюдать стандартные требования, особенно процесс сварки и выбор материалов. Для обеспечения сварки требуется 100% неразрушающее тестирование для сварных швов полностью сварных шаровых клапанов.
ASME B31.4: Под стандартом ASME B31.4 полностью сварные шаровые клапаны должны соответствовать требованиям механики сварки и перелома. Их процесс сварки необходимо соблюдать требования к разделу IX кода котла ASME и сосуда давления.
GB/T 19672: в соответствии с стандартом GB/T 19672 прочность подключения шариковых клапанов разделенного типа необходимо для удовлетворения требований к проектированию для предотвращения ослабления соединения, вызванного напряжением трубопровода. Их производительность герметизации должна соответствовать требованиям герметизации на нулевом уровне.
ASME B31.4: В соответствии с стандартом ASME B31.4 шариковые клапаны с разделенным типом необходимо соответствовать требованиям, защищенным от огня, а их прочность подключения должна соответствовать требованиям кофе котла ASME и сосуда давления.
J-VALVES Полностью сварные шариковые клапаны и шариковые клапаны с разделенным типом имеют свои преимущества в соответствии с стандартами проектирования трубопровода на длинные дистанции GB/T 19672 и ASME B31.4. Полностью сварные шариковые клапаны имеют высокую общую прочность на конструкцию и хорошие характеристики герметизации, и подходят для случаев с высокими требованиями для герметизации и прочности. Шаровые клапаны с разделенным типом удобны для технического обслуживания и замены компонентов и подходят для случаев, с высокими требованиями для удобства обслуживания. В практических приложениях необходимо выбрать соответствующие типы шаровых клапанов и стандарты проектирования в соответствии с конкретными условиями труда и требованиями к проектированию, чтобы обеспечить безопасную работу трубопроводов на большие расстояния.
