Шариковые клапаны: применение и конструктивные стандарты по разным рейтингам давления

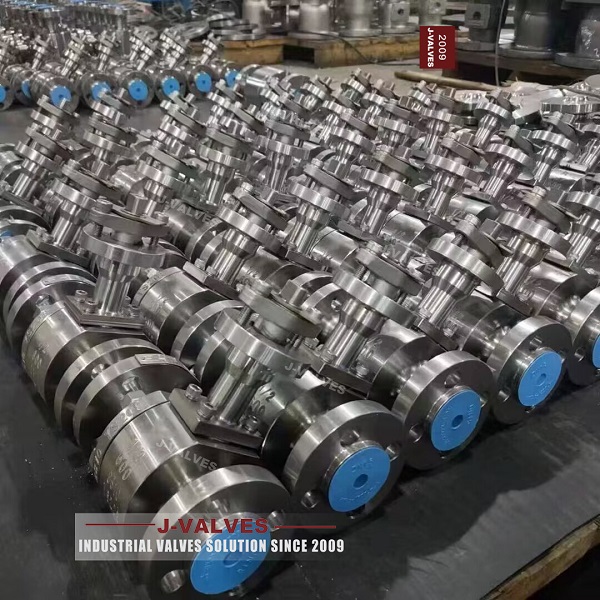

Понимание рейтингов давления

Рейтинги давления объяснены

Шаровые клапаны классифицируются по оценкам давления, что указывает на максимальное давление, которое они могут безопасно обрабатывать. Общие оценки давления включают:

• Класс 150: Подходит для применений с низким и умеренным давлением, обычно до 285 фунтов на квадратный дюйм (19,7 бар) при 100 ° F.

• Класс 300: предназначен для применений более высокого давления, до 740 фунтов на квадратный дюйм (50,7 бар) при 100 ° F.

• Класс 600: приложения высокого давления, способные обрабатывать давления до 1480 фунтов на квадратный дюйм (101,4 бар) при 100 ° F.

• Класс 900 и выше: приложения с чрезвычайно высоким давлением, подходящие для давления, превышающего 1480 фунтов на квадратный дюйм (101,4 бар).

Соображения дизайна

Конструкция шариковых клапанов должна соответствовать их предполагаемым рейтингам давления, чтобы обеспечить безопасность и надежность. Ключевые соображения дизайна включают в себя:

• Выбор материала: высокого давления шариковые клапаны часто используют более прочные материалы, такие как нержавеющая сталь или стали из сплава, для выдержания более высоких давлений.

• Толщина стенки: более толстые стенки необходимы для более высоких рейтингов давления, чтобы предотвратить деформацию и обеспечить целостность конструкции.

• Материалы для уплотнения: высокопроизводительные материалы для уплотнения, такие как PTFE или керамические покрытия, используются для поддержания плотного отключения под высоким давлением.

• Протоколы тестирования: строгие гидростатические и пневматические испытания проводятся для проверки способности клапана обрабатывать указанное давление.

Применения по рейтингам давления

Приложения низкого давления (класс 150)

• Жилая и коммерческая сантехника: класса 150 шариковые клапаны обычно используются в жилых и коммерческих системах сантехники, где давление относительно низкое.

• Легкое промышленное использование: эти клапаны также используются в легких промышленных приложениях, где требуется умеренное управление давлением.

Приложения среднего давления (класс 300)

• Химическая обработка: класса 300 шариковые клапаны используются на химических заводах, где распространены более высокие давления.

• Водооборудование: эти клапаны идеально подходят для применения для очистки воды, где необходимы надежное отключение и контроль потока.

Приложения высокого давления (класс 600 и выше)

• Нефтегазовые трубопроводы: шариковые клапаны высокого давления имеют решающее значение для нефтяных и газовых трубопроводов, где давление может достигать крайних уровней.

• Выработка электроэнергии. На электростанциях шариковые клапаны высокого давления обеспечивают надежный контроль потока и отключение в критических системах.

Стандарты дизайна

API 6d

API 6D является широко распознанным стандартом для трубопроводных клапанов, включая шаровые клапаны . Он определяет подробные требования к проектированию, материалам, размерам и тестированию, чтобы обеспечить надежность и безопасность в приложениях высокого давления.

ISO 10497

ISO 10497 предоставляет комплексные рекомендации по проектированию и тестированию шариковых клапанов , обеспечивая их строгие критерии производительности. Этот стандарт особенно актуален для клапанов, используемых в критических приложениях, таких как нефтепроводы и газопроводы.

ASME B16.34

ASME B16.34 охватывает конструкцию, материалы и требования к тестированию для широкого спектра клапанов, включая шариковые клапаны . Это гарантирует, что клапаны подходят для различных рейтингов давления и применений.

Сравнительный анализ

Ключевые различия
