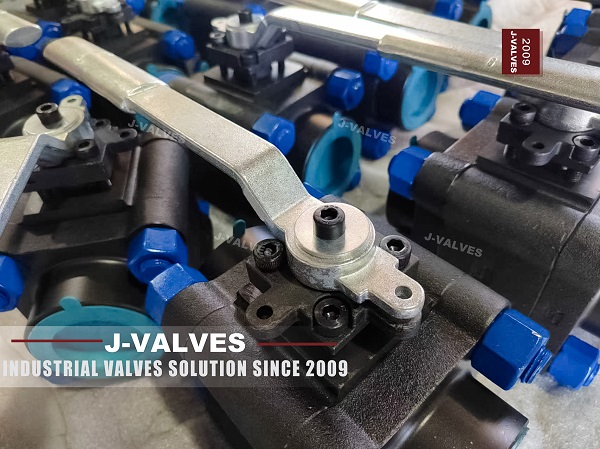

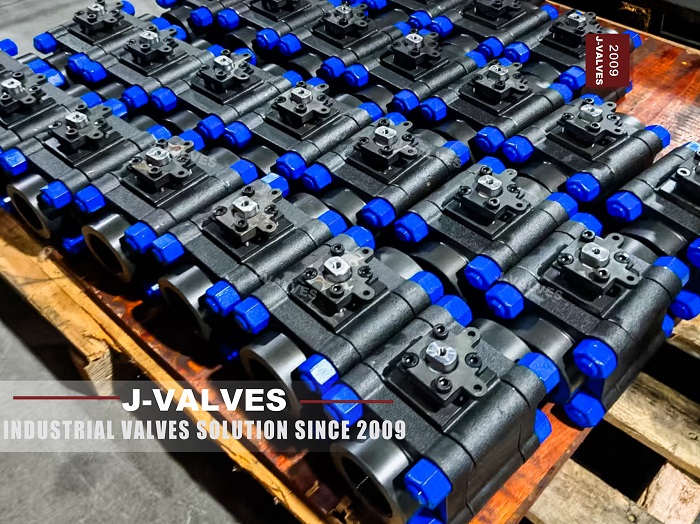

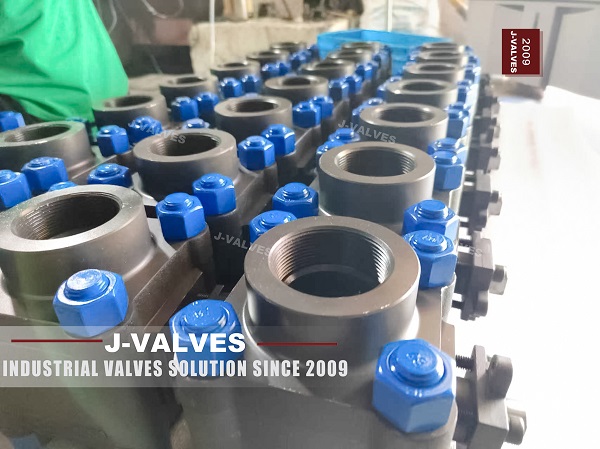

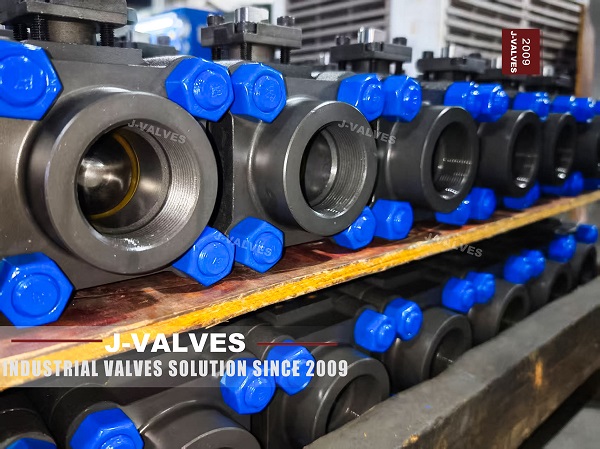

3-часовой стальной шаровой клапан (900#)

Дизайн функции

(1) Структура с 3 частями

Структура с 3 частями является одной из заметных особенностей заютного стального шарикового клапана с 3 частями (900#) . Эта структура делит корпус клапана на три части, которые соединены болтами. Такая конструкция не только облегчает сборку и обслуживание клапана, но также эффективно снижает общий вес и объем клапана, повышая его надежность и гибкость. Структура из трех частей делает клапан более удобным для установки и обслуживания-нет необходимости отделять весь клапан от трубопровода, значительно экономив время и затраты.

(2) Дизайн плавающего мяча

Плавающая конструкция шарика является одним из основных конструкций из трех частей заютного стального шарикового клапана (900#) . Приводящим в действие среднее давление, шар может автоматически двигаться вниз по течению и плотно вписаться в сиденье нижнего клапана, образуя превосходный эффект герметизации. Эта конструкция позволяет клапану сохранять надежные производительности герметизации как в полностью открытых, так и в полностью закрытых положениях, и его можно легко открыть и закрывать даже при различиях высокого давления. Кроме того, конструкция плавающего мяча расширяет способность к самоочищению клапана, уменьшая износ примесей на поверхности герметизации.

(3) Пожарная и антистатическая конструкция

3 -часовой кованый стальной шаровой клапан (900#) принимает огнеупорный и антистатический дизайн, соответствующий международным стандартам (например, API 607). Огромная конструкция гарантирует, что в случае пожара после сжигания неметаллического поверхностного материала герметизации металлическое сиденье клапана может пристально соответствовать мячу через упругую силу пружины, предотвращая распространение огня и утечку среды. Антистатическое устройство разряжает статическое электричество по проводящему пути, избегая несчастных случаев безопасности, вызванных статическими искры.

(4) Функция автоматического снятия давления

Полость клапана оснащена автоматическим устройством снятия давления. Когда давление в полости поднимается ненормально, сиденье клапана может автоматически отозвать, чтобы высвободить избыточное давление, обеспечивая безопасную работу клапана. Эта функция недоступна в традиционных плавающих шариковых клапанах, значительно повышая безопасность используемого клапана.

(5) Перепечная производительность

Требовой стальной шаровой клапан (900#) с 3 частями (900#) принимает двойную блоку и двойную конструкцию (DBB), обеспечивая производительность герметизации даже в полностью открытом или полностью закрытом положении. Сиденье клапана сочетает в себе мягкое уплотнение и металлическое уплотнение, чтобы обеспечить надежный эффект герметизации. Кроме того, клапан оснащен устройством впрыска экстренной смазки; Если поверхность герметизации повреждена, аварийный ремонт может быть выполнен через систему впрыска смазки, продлевая срок службы клапана.

Сценарии приложения

(1) Нефтегазовая отрасль

Кованый стальной шаровой клапан из трех частей (900#) широко используется в разведке, транспортировке и переработке нефти и природного газа. Его сопротивление высокого давления и высокотемпературного сопротивления позволяет ему противостоять экстремальным условиям труда, обеспечивая нормальную работу трубопроводных систем. В нефтяной и газовой промышленности клапан в основном используется для контроля подключения жидкостей, регулировки давления и потока, а также предотвращения утечек и пожарных аварий.

(2) Химическая промышленность

Процессы химического производства часто включают коррозийную среду, а коррозионная стойкость 3-часового стального шарикового клапана (900#) делает его идеальным выбором. Клапан может эффективно предотвратить утечку носителя, защищая безопасность операторов и окружающую среду. Его огнестойкий и антистатический дизайн также соответствует строгим требованиям безопасности химической промышленности.

(3) энергетическая отрасль

В паровых и водных трубопроводах энергетических систем кованый стальный клапан из трех частей (900#) может управлять отключением жидкостей, регулировать давление системы и повысить эффективность работы электроэнергии. Его производительность высокого давления и высокотемпературные характеристики позволяют адаптироваться к суровым условиям работы энергетической отрасли.

(4) нефтехимическая и рафинирующая промышленность

Нефтехимическая и переработанная промышленность должна обрабатывать большое количество высокотемпературных, высоких и коррозионных средств массовой информации. Высокопроизводительный дизайн кованого стального шарикового клапана с 3 частями (900#) позволяет соответствовать требованиям этих суровых условий труда. Его огнестойкий и антистатический дизайн также соответствует стандартам безопасности отрасли, обеспечивая безопасность и стабильность производственного процесса.

Установка и обслуживание

(1) Установка мер предосторожности

1. Очистка трубопровода: Перед установкой клапана убедитесь, что интерьер трубопровода чистый и свободный от примесей и посторонних объектов.

2. Правильное соединение: на основе типа соединения клапана (фланцевой или сварной), обеспечить твердое и надежное соединение. Для фланцевых соединений равномерно затяните болты, чтобы предотвратить утечку.

3. Правильное направление: убедитесь, что направление потока клапана согласуется с направлением трубопровода; Избегайте обратной установки.

4. Стабильная поддержка: для клапанов большого размера установите соответствующие опорные устройства, чтобы предотвратить повреждение напряжения трубопровода.

(2) Ключевые моменты обслуживания

1. Регулярный осмотр: регулярно проверяйте производительность герметизации клапана и гибкость эксплуатации, а также быстро выявлять и решать потенциальные проблемы.

2. Техническое обслуживание смазки: регулярно смачивайте ствол клапана и подшипники, чтобы уменьшить трение и продлить срок службы клапана.

3. Очистка технического обслуживания: регулярно очищать поверхность клапана, чтобы предотвратить коррозию и накопление примесей.

4. Аварийный ремонт: если обнаружено повреждение поверхности герметизации, используйте устройство въема экстренной смазки для своевременного ремонта, чтобы обеспечить производительность герметизации клапана.

Технические параметры

Технические параметры заютного шарикового клапана с 3 частями (900#) , как показано в таблице ниже

Подробное описание

• Класс давления: ANSI Class 900 указывает на то, что клапан может выдерживать высокое рабочее давление, что делает его подходящим для условий труда среднего и высокого давления.

• Номинальный диаметр: диапазон DN15-DN50 покрывает потребности применения от трубопроводов малых размеров до средних и крупных трубопроводов.

• Рабочая температура: она может работать в диапазоне температур от -29 до 425 ℃, применимо к различным экстремальным условиям труда.

• Материал корпуса клапана: вариант углеродистой стали и нержавеющей стали позволяет адаптироваться к различным коррозийным средам.

• Уплотнение материала: PTFE и RPTFE обеспечивают отличную химическую стабильность и уплотнение, в то время как металлические уплотнения подходят для высокотемпературных и условий высокого давления.

• Тип соединения: фланцевые и сварные соединения предлагают гибкие параметры установки для удовлетворения требований различных систем трубопровода.

• Режим работы: режимы ручного, пневматического и электрического эксплуатации удовлетворяют потребностям работы в различных условиях труда.
