Сертификат ASME для ядерной отрасли | Как шаровые краны с цапфой могут соответствовать требованиям сейсмической нулевой утечки во вспомогательных системах атомной энергетики?

На атомных электростанциях вспомогательные системы играют решающую роль в обеспечении безопасной и стабильной работы. Эти системы поддерживают охлаждение, питательную воду, дренаж, химическую обработку, противопожарную защиту и другие важные услуги. Хотя они не могут напрямую управлять активной зоной реактора, их надежность жизненно важна для общей безопасности станции.

Для этих требовательных применений клапан является не просто компонентом регулирования расхода. Он должен выдерживать колебания давления, длительные циклы обслуживания, внешнюю вибрацию и сейсмические явления, сохраняя при этом надежную функцию отключения. Вот почему шаровые краны с цапфой часто рассматривают для вспомогательных систем ядерной энергетики, где требуются стабильность, долговечность и герметичность.

I. Почему вспомогательные ядерные системы требуют большего от клапанов?

Вспомогательные ядерные системы работают в соответствии со строгими требованиями безопасности и качества. Отказ клапана в этих системах может повлиять на непрерывность процесса, интервалы технического обслуживания и, в некоторых случаях, на запасы безопасности предприятия.

Особенно важны три требования:

Во-первых, очень важна Внутренняя или внешняя утечка может поставить под угрозу эффективность системы и создать проблемы с безопасностью. герметичность уплотнения .

Во-вторых, важна сейсмостойкость . Клапаны должны сохранять работоспособность при сейсмических нагрузках, движении трубопроводов и вибрации конструкции.

В-третьих, долгосрочная надежность не подлежит обсуждению. Атомные проекты часто требуют продления срока службы, отслеживаемости и планирования контролируемого технического обслуживания.

II. Почему цапфовые шаровые краны надежны

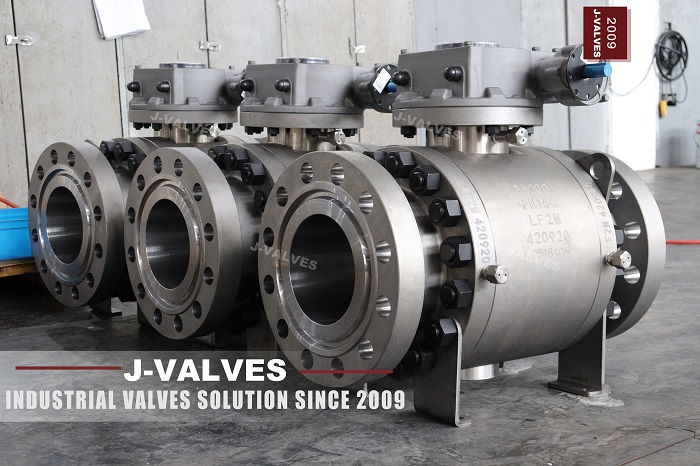

Шаровой кран с цапфой использует верхнюю и нижнюю опору для шара, что снижает нагрузку на седла и повышает производительность при высоком давлении или большом диаметре.

По сравнению с плавающим шаровым краном конструкция с цапфой имеет ряд преимуществ:

1. Меньший и более стабильный рабочий крутящий момент.
Шар имеет механическую опору, поэтому рабочее усилие остается более предсказуемым.

2. Улучшенное управление перекрытием.
Конструкция седла может быть оптимизирована для снижения утечек и обеспечения надежного уплотнения.

3. Подходит для работы в условиях высокого давления и большого диаметра.
Это делает клапан практичным выбором для требовательных вспомогательных линий.

4. Более простая интеграция с системой автоматизации.
Шаровые краны Trunnion можно использовать в сочетании с электрическими или пневматическими приводами для дистанционного управления и систем блокировки.

III. Как удовлетворить требования к сейсмической нулевой утечке

Для удовлетворения ожиданий по сейсмичности и нулевым утечкам требуется нечто большее, чем просто надежная брошюра о продукции. Это зависит от полной цепочки проектирования, материалов, производства, испытаний и установки.

1) Конструктивный расчет сейсмостойкости.

Клапан, предназначенный для использования в атомной энергетике, должен иметь прочный корпус, устойчивую опору и хорошо контролируемую геометрию штока и подшипника.

Важные конструктивные соображения включают в себя:

• оптимизированная жесткость корпуса и толщина стенок

• точное выравнивание штока, шара и опоры цапфы

• функции предотвращения расшатывания

• допуск на тепловое расширение и перемещение трубопроводов

2) Выбор материала для обеспечения надежности.

Вспомогательные ядерные службы часто требуют материалов с высокой устойчивостью к давлению, коррозионной стойкостью и усталостной стойкостью. Обычные варианты могут включать углеродистую сталь, нержавеющую сталь, низкотемпературную сталь и другие сплавы, указанные в проекте.

Контроль материалов должен обеспечивать:

• стабильный химический состав

• проверенные механические свойства

• отсутствие потери производительности после сварки или термообработки

• полная прослеживаемость от сырья до готовой продукции

3) Конструкция системы уплотнения обеспечивает низкую утечку.

«Нулевая утечка» — это требование проекта, которое зависит от точности и проверки конструкции. Типичные улучшения уплотнения включают в себя:

• точная обработка поверхностей шара и седла

• контролируемая предварительная нагрузка седла

• пожаробезопасные, антистатические или износостойкие уплотнительные конструкции

• многоступенчатая конструкция насадки штока

• дополнительные устройства вторичного уплотнения или продувки

4) Тестирование и проверка

Для оборудования ядерного класса производительность должна быть доказана, а не предполагаема. Общие этапы проверки включают в себя:

• испытание оболочки на прочность

• испытание седла на герметичность при низком и высоком давлении

• цикловые испытания или испытания на выносливость

• сейсмическая квалификация

• неразрушающий контроль ответственных деталей

• полная проверка документации и отслеживаемости

5) Дисциплина установки и обслуживания.

Даже самый лучший клапан может работать хуже, если его установка будет плохой. Для ядерных вспомогательных систем крайне важны правильное выравнивание трубопроводов, надлежащая поддержка, контролируемая крутящая нагрузка и плановые проверки.

IV. Что означает ядерный класс ASME

Ядерная степень ASME – это не просто знак. Он представляет собой систему, ориентированную на качество, ориентированную на отслеживание, документирование, проверку и контролируемые производственные процессы.

Для шарового крана с цапфой это обычно означает:

• полные проектные записи

• четкая отслеживаемость материалов

• контролируемые производственные процедуры

• проверяемые результаты испытаний

• готовая к аудиту документация по качеству

Вот почему ядерные проекты оцениваются больше, чем цена. Они также оценивают управление процессом, соответствие требованиям и инженерный опыт.

V. Типичные применения во вспомогательных ядерных системах

Шаровые краны с цапфой обычно используются в:

• системы охлаждающей воды

• вспомогательные линии питательной воды

• отделения химической обработки

• трубопроводы сброса и восстановления

• служба изоляции высокого давления

• цепи обеспечения безопасности с дистанционным управлением

В этих приложениях целью является не просто механическая прочность. Настоящая цель — стабильная, документированная и долгосрочная производительность.

VI. Как правильно выбрать шаровой кран с цапфой для ядерных проектов

При выборе клапана для использования в ядерной сфере целесообразно учитывать:

• опыт атомного проекта

• полная документация по материалам и проверкам

• возможность адаптации к спецификациям проекта

• возможность аттестации по сейсмичности и утечкам

• совместимость привода

• соответствие требуемым стандартам и спецификациям владельца

Для ядерных вспомогательных систем квалифицированный поставщик клапанов должен предоставить больше, чем просто оборудование. Он должен предоставить инженерное решение с документацией, которая может выдержать проверку.

VII. Заключение

Вспомогательные системы атомной энергетики требуют от клапанов гораздо большего, чем обычное промышленное обслуживание. Шаровые краны с цапфой выделяются среди других, поскольку они обеспечивают высокую структурную стабильность, низкий рабочий крутящий момент, пригодность для работы при высоком давлении и надежную герметичность.

Когда проектирование, материалы, производство, испытания и установка контролируются как одна система, шаровой кран с цапфой может лучше соответствовать строгим требованиям по сейсмичности и нулевым утечкам проектов ASME для ядерных проектов. Для ядерной энергетики это не только технический выбор, но и стратегия безопасности.

Часто задаваемые вопросы

В1: Где на атомных станциях используются шаровые краны с цапфой?
A1: Они обычно используются во вспомогательных линиях охлаждения, питательной воды, химической обработки, сброса, рекуперации и изоляции высокого давления.

Вопрос 2: Означает ли нулевая утечка полное отсутствие утечек вообще?
A2: С инженерной точки зрения это обычно означает чрезвычайно низкую утечку или определенный проектом предел утечки, подтвержденный испытаниями.

Вопрос 3: Что в основном улучшает сейсмические характеристики?
A3: Конструкция кузова, опорная конструкция, прочность материала, качество установки и квалификационные испытания — все это имеет значение.
