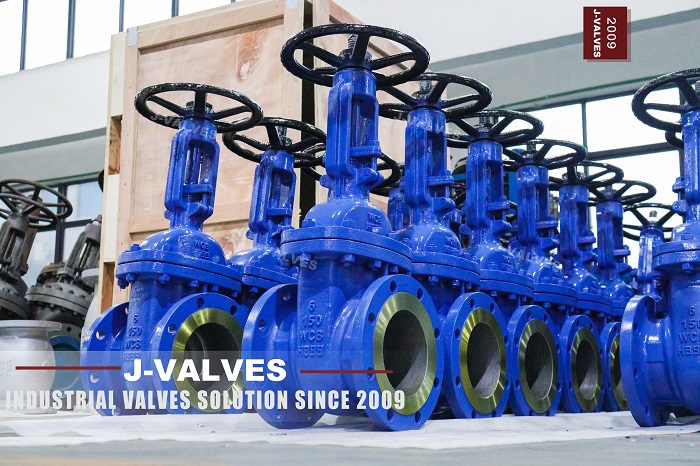

В нефтяной, газовой и химической промышленности 6-дюймовые фланцевые задвижки WCB из углеродистой стали класса 150 являются одними из наиболее часто используемых устройств для изоляции трубопроводов. Но знаете ли вы, что клапаны, отмеченные как соответствующие стандартам, могут работать совершенно по-другому в условиях высокого давления?
ASME B16.34 и API 600 — это два основных стандарта для промышленной арматуры с совершенно разным расположением: первый устанавливает общий базовый уровень безопасности, а второй служит обновленной спецификацией для тяжелых условий работы. В этой статье поясняются фактические расхождения в средах с высоким давлением с помощью простых технических объяснений и сравнительных диаграмм.
Полное название: Фланцевые, резьбовые и приварные концевые клапаны, считающиеся основным стандартом для промышленной арматуры . В нем указаны номинальные значения давления и температуры, минимальная толщина стенки и основные требования к материалам практически для всех типов клапанов, включая задвижки, шаровые краны, шаровые краны и дроссельные заслонки.
Основные функции
Широкий охват: применим ко всем типам клапанов и различным материалам.
Базовая гарантия безопасности: определяет минимальные критерии безопасности для сосудов под давлением.
Хорошая взаимозаменяемость: позволяет совместимую установку клапанов разных производителей.
Полное название: Задвижки с крышкой со стальной болтовой крышкой для нефтяной и газовой промышленности, специально разработанные для работы в условиях высокого давления и высокоагрессивных сред в нефтегазовой отрасли. Он применим исключительно к задвижкам с крышкой со стальной болтовой крышкой, к которым предъявляются гораздо более строгие требования, чем ASME B16.34.
Основные функции
Более толстая структура: толщина стенки на 20–30 % выше, чем у B16.34, с допуском на коррозию.
Строгий контроль: полный надзор за материалами, испытаниями и технической документацией.
Огнестойкие характеристики: обязательное соответствие тесту на пожарную безопасность API 607.
Короче говоря, ASME B16.34 гарантирует работоспособность клапанов, а API 600 гарантирует долгосрочную надежную работу в суровых условиях.
Сравнение пунктов | Сертифицировано ASME B16.34 | Сертифицированный API 600 | Влияние на работу под высоким давлением |
Применимые типы клапанов | Все типы клапанов | Только задвижки с крышкой на стальных болтах. | API 600 имеет специальную конструкцию для задвижек. |
Толщина стенки корпуса клапана | Минимальная толщина стенки, рассчитанная по формуле сосуда под давлением | На 20–30 % толще, чем B16.34, плюс припуск на коррозию. | Превосходная стойкость к истончению металла под высоким давлением и коррозии. |
Диаметр штока | Стандартный размер | Усиленная конструкция с более высоким сопротивлением кручению | Более плавная работа и меньшее заедание при большой разнице давлений. |
Требования к уплотнительной поверхности | Допускается мягкое уплотнение, такое как ПТФЭ. | Обязательное уплотнение металл-металл (13Cr/стеллит) | Мягкие уплотнения имеют тенденцию выходить из строя при высокой температуре и давлении; металлическое уплотнение обеспечивает более высокую стабильность |
Ограничения по материалам | Более 50 групп материалов, включая чугун и латунь. | Ограничено углеродистой сталью, низколегированной сталью и нержавеющей сталью (WCB/WC6/CF8M). | Устраняет хрупкие материалы, чтобы избежать риска разрушения под высоким давлением. |
Неразрушающий контроль (NDT) | Только визуальный осмотр для стандартных клапанов | 100% рентгенографический контроль (RT) плюс магнитопорошковый/капиллярный контроль корпусов клапанов | Заблаговременно обнаруживает дефекты отливки и устраняет риск утечки под высоким давлением. |
Испытание корпуса под давлением | Давление, превышающее номинальное в 1,5 раза, удерживается в течение 1-2 минут. | Давление, превышающее номинальное в 1,5 раза, выдерживается в течение 5 минут. | Более длительный период выдержки давления эффективно проверяет структурную целостность |
Проверка герметичности седла | Давление в 1,1 раза больше номинального, допускается небольшая утечка | Давление в 1,1 раза больше номинального, стандарт нулевой утечки | Обеспечивает абсолютную герметичность и предотвращает вытекание среды под высоким давлением. |
Тестирование эксплуатационного цикла | Нет обязательных требований | 5-10 циклов полного хода открытия и закрытия. | Проверяет стабильное соответствие между диском затвора и седлом клапана под высоким давлением. |
Тест на пожарную безопасность | Не требуется | Обязательное испытание на огнестойкость по стандарту API 607 (1475°F в течение 30 минут). | Сохраняет герметичность после пожаров и соответствует нормам безопасности нефтехимической промышленности. |
Документы по качеству | Простой сертификат типа А | Подробная декларация типа B + полная отслеживаемость материалов | Необходим для тщательного аудита проектов и управления полным жизненным циклом |
Типичные сценарии применения | Электростанции, водоочистка, общехимические проекты | Нефтеперерабатывающие заводы, нефте- и газопроводы, оборудование для обслуживания водорода высокого давления | API 600 — самый безопасный выбор для условий работы под высоким давлением. |
Зазор в толщине стенки равен зазору запаса прочности
Для класса 150 (номинальное давление около 285 фунтов на квадратный дюйм) толщина стенки, указанная в B16.34, лишь соответствует теоретическому стандарту защиты от разрыва. API 604 добавляет дополнительный допуск на коррозию, учитывая, что сероводород и кислотные среды в трубопроводах высокого давления постепенно разрушают металл.
Аналогия: клапаны B16.34 — это стандартные противоугонные двери, а клапаны API 600 — это усиленные двери хранилища, которые не выйдут из строя из-за уменьшения толщины стенок после многих лет эксплуатации.
Тестирование стандартного разрыва равно разрыву в надежности
Испытания по стандарту B16.34 представляют собой базовые заводские проверки, а испытания по стандарту API 600 — это проверки в экстремальных условиях:
Более длительное время выдержки давления легко обнажает крошечные трещины.
Строгий стандарт нулевой утечки позволяет избежать потенциальных серьезных аварий, вызванных незначительной утечкой.
Дополнительное высокотемпературное испытание на огнестойкость обеспечивает стабильную работу в экстремальных чрезвычайных ситуациях.
Стандартный зазор материала равен зазору отказоустойчивости
ASME B16.34 допускает использование чугуна и других хрупких материалов в клапанах низкого давления, что полностью запрещено API 600. Крошечные дефекты в хрупких материалах могут быстро расширяться и приводить к катастрофическому разрушению под высоким давлением.
Сценарии проекта | Рекомендуемый стандарт | Причины |
Нефтепроводы высокого давления на нефтеперерабатывающих заводах | API 600 | Устойчив к коррозии и высокому давлению благодаря утолщенной структуре и нулевым утечкам. |
Пароконденсатные системы на электростанциях | ASME B16.34 | Мягкие условия труда с более высокой экономической эффективностью |
Магистральные газопроводы | API 600 | Высокое давление плюс горючая среда требуют обязательной сертификации огнестойкости. |
Системы оборотного водоснабжения на обычных заводах | ASME B16.34 | Система подачи чистой воды низкого давления не требует перепроектирования |
Ключевые точки изоляции химических заводов | Двойная сертификация (B16.34 + API 600) | Балансирует универсальную взаимозаменяемость и эксплуатационную надежность. |
Важное примечание: клапаны API 600 полностью соответствуют номинальным значениям давления и температуры ASME B16.34 и могут заменить клапаны B16.34, совместимые, но обратная замена невозможна.
1. Прочтите паспортную табличку, а не только размер и рейтинг.
Требуйте явной маркировки «API 600» или «ASME B16.34»; избегайте расплывчатых заявлений о том, что «соответствует стандартам США»
2. Запросите сертификаты, а не просто сертификат пропуска.
Клапаны API 600 должны поставляться с возможностью отслеживания партии материала, отчетами о неразрушающем контроле и сертификатом огневых испытаний API 607.
3. Взвесьте клапан — быстрая проверка подлинности.
Клапан API 600 на 20–30 % тяжелее, чем его эквивалент B16.34; подозрительно светлые клапаны могут указывать на срезание углов
4. Не экономьте на обслуживании высокого давления.
Клапаны API 600 стоят на 15–25% дороже, но стоимость одной утечки под высоким давлением намного превышает разницу в цене.
ASME B16.34 — это универсальный базовый стандарт для промышленной арматуры, обеспечивающий фундаментальную безопасность и взаимозаменяемость, а API 600 — это специализированный высококачественный стандарт для задвижек высокого давления с комплексными изменениями в толщине стенок, выборе материалов, эксплуатационных испытаниях и пожарной безопасности.
Для 6-дюймовых 150-фунтовых фланцевых задвижек WCB, применяемых в условиях высокого давления нефти, газа, химикатов, высоких температур и коррозийных условий, сертификация API 600 является не дополнительным выбором, а обязательным требованием. Разрыв между двумя стандартами — это не небольшая разница в производительности, а решающий фактор для стабильной и безопасной работы на протяжении десятилетия.
