J-VALVES Y-образные фильтры из углеродистой стали ASME B16.34 A105N: комплексное решение для защиты промышленных систем высокого давления, высокой температуры и высокой чистоты

В современных промышленных трубопроводных системах обеспечение безопасной, стабильной и непрерывной работы оборудования является главным приоритетом для каждого инженера. Однако, будь то нефтехимические заводы, сети транспортировки и распределения природного газа, паровые системы котлов или крупномасштабные сети циркуляции охлаждающей воды, наличие потока жидкости неизбежно приводит к образованию твердых загрязнений, таких как частицы, примеси, ржавчина и сварочный шлак. Если оставить без внимания эти, казалось бы, незначительные частицы, они будут постоянно накапливаться во время работы системы, в конечном итоге ухудшая работу критически важного оборудования, такого как клапаны, насосы, компрессоры и теплообменники, и даже вызывая остановки и повреждения.

На этом фоне Y-образный фильтр из углеродистой стали ASME B16.34 A105N, выпущенный компанией J-VALVES, стал надежным выбором для многих отраслей промышленности при выборе фильтрационного оборудования. Это не просто простой продукт для фильтрации, а проверенное, стандартизированное на международном уровне и высоконадежное решение для фильтрации, специально разработанное для суровых условий эксплуатации.

I. Ценность Y-образных фильтров в промышленных системах: не аксессуар, а ключевой компонент стабильности системы

Многие инженеры, впервые столкнувшись с сетчатыми фильтрами, ошибочно принимают их за вспомогательное оборудование. Однако в реальных условиях эксплуатации сетчатые фильтры играют решающую роль:

• Защитная арматура и насосные агрегаты

  Не допускайте попадания частиц внутрь тарелок клапанов, седел клапанов или насосов, которые могут вызвать износ и заклинивание.

• Обеспечение точных измерений прибора

  Прецизионное оборудование, такое как расходомеры и датчики давления, предъявляет чрезвычайно высокие требования к чистоте жидкости; засоры могут привести к отклонениям в чтении.

• Продление срока службы всей системы.

  Меньшее количество примесей означает меньший износ оборудования, что снижает частоту последующего технического обслуживания и проверок при остановке.

Проще говоря: промышленная трубопроводная система без сетчатого фильтра подобна незащищенному оборудованию, работающему без нагрузки, которое в конечном итоге столкнется с риском выхода из строя.

II. Преимущества материала Y-образных фильтров J-VALVES: углеродистая сталь A105N, созданная для работы в условиях высокого давления и термического цикла.

В качестве основного материала сетчатых фильтров J-VALVES используется нормализованная углеродистая сталь A105N. Этот материал широко используется в мировом промышленном секторе, особенно обеспечивая стабильную работу в сценариях, связанных с высокими температурами, высокими давлениями, повторяющимися термическими циклами и динамическим воздействием жидкости.

1. Улучшение производительности за счет нормализации A105N.

По сравнению с обычной углеродистой сталью нормализация А105Н усиливает:

• Стрессоустойчивость

• Усталостная устойчивость

• Ударная вязкость

• Микроструктурная однородность

• Прочность на давление

Это делает фильтр более надежным при кратковременных изменениях давления, высокоскоростном воздействии жидкости и борьбе с кавитацией.

2. Свойства материала, адаптируемые к различным условиям эксплуатации.

A105N имеет широкий температурный диапазон применения и стабильные механические свойства, что делает его пригодным для:

• Паровые системы

• Системы горячего масла

• Передача и распределение природного газа

• Жидкости под высоким давлением

• Сети охлаждающей воды термического цикла

Фильтр сохраняет структурную целостность как при высокой, так и при низкой температуре, при пульсирующем давлении или в условиях быстрого старта и остановки.

III. Соответствие стандарту ASME B16.34: признанный эталон проектирования в международной инженерной сфере.

ASME B16.34 — один из наиболее важных стандартов проектирования и производства неметаллических и металлических клапанов в глобальных инженерных проектах. Он охватывает:

• Требования к толщине стенок

• Рейтинг давления

• Структурная прочность

• Солидный дизайн

• Характеристики материала

• Номинальные значения давления и температуры

• Производственные допуски

• Спецификации проверок и испытаний

J-VALVES Y-образные фильтры строго соответствуют этому стандарту, что позволяет их непосредственное применение в:

• Зарубежные нефтехимические проекты

• Системы поддержки сосудов под давлением

• Трубопроводы высокотемпературного пара котла

• Системы смазочного масла

• Проекты заправочных станций

• Городские газотранспортные и распределительные сети

В международных проектах EPC (инжиниринг, закупки, строительство) и поставке трансграничных промышленных объектов соответствие стандартам ASME является одним из основных факторов, наиболее ценимых покупателями.

IV. Преимущества структуры Y-типа: научная, эффективная и удобная в обслуживании.

1. Конструкция с низким перепадом давления

К гидродинамическим преимуществам Y-образных фильтров относятся:

• Наклонная конструкция фильтрационной камеры

• Естественное осаждение примесей

• Большая площадь потока

• Низкая потеря давления

Это имеет решающее значение для систем высокого давления и заводов, чувствительных к потреблению энергии.

2. Простая чистка и обслуживание.

Верхнюю крышку с болтовым креплением можно быстро разобрать, а сетку фильтра можно легко снять. Никакой масштабной разборки не требуется, что позволяет выполнить очистку за короткое время и значительно сократить время простоя.

3. Настраиваемые фильтрующие сетки в зависимости от условий эксплуатации.

Доступные варианты включают в себя:

• Тканая сетка из нержавеющей стали

• Перфорированная сетка

• Специальные микропористые структуры

• Компоненты высокоячеистой фильтрации

Можно выполнить настройку в соответствии с типом жидкости, размером примесей и номинальным давлением для удовлетворения потребностей различных условий эксплуатации.

V. Типичные отрасли применения: там, где есть системы высокого давления, необходимы эти фильтры

1. Нефтехимические заводы

   Системы транспортировки нефти/газа, гидрирования, крекинга и добычи нефти и газа часто содержат твердые частицы; сетчатые фильтры являются основными компонентами для защиты клапанов и инструментов.

2. Системы транспортировки и распределения природного газа

   Не допускайте попадания сварочного шлака и ржавчины в регуляторы давления, шаровые и шаровые клапаны, чтобы избежать заклинивания клапана.

3. Котлы и паровые системы электростанций

   Примеси в высокотемпературном паре могут вызвать износ уплотнительных поверхностей клапана и сократить срок службы оборудования.

4. Воздушные компрессоры и газовые системы высокого давления

   Частицы могут вызвать износ уплотнений и даже снизить эффективность компрессора.

5. Промышленные системы водяного охлаждения

   Отложившиеся примеси могут снизить эффективность теплообмена; Y-образные фильтры эффективно защищают теплообменники.

6. Высокотемпературные масляные системы теплопередачи

   Циркулирующее масло-теплоноситель склонно к образованию коксовых веществ; сетчатые фильтры предотвращают попадание этих веществ внутрь клапанов.

VI. Почему все больше и больше проектов выбирают J-VALVES?

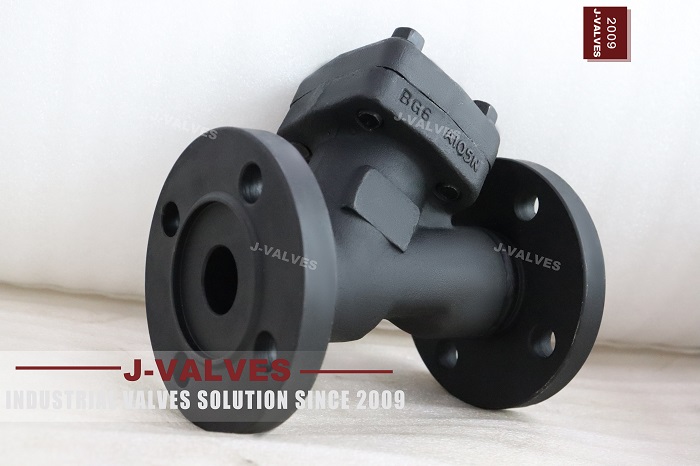

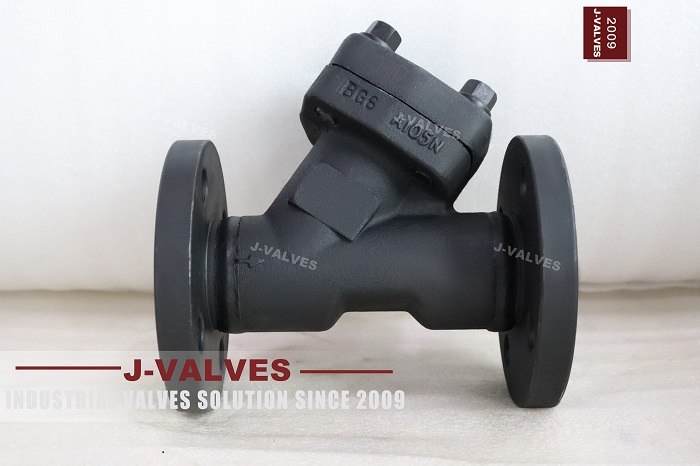

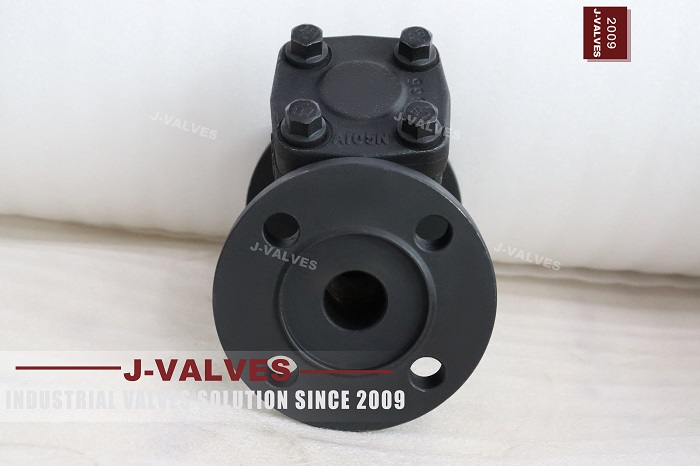

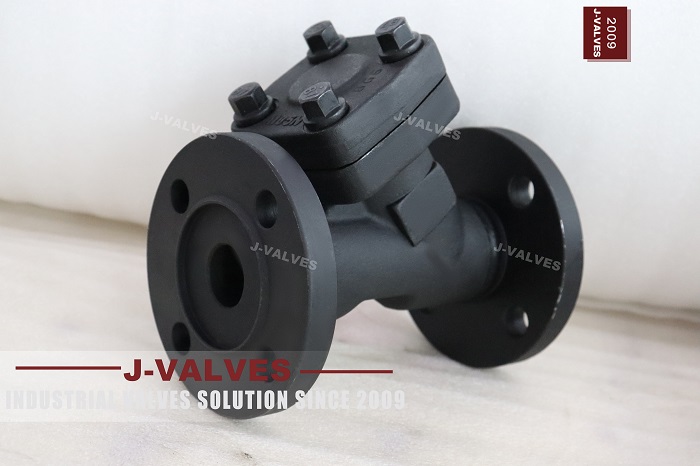

Как видно из изображений продукта:

1. Торцы фланцев однородные и толстые.

2. Покрытие поверхности соответствует полному производственному процессу.

3. Маркировка литья четкая, с указанием модели и материала.

4. Основная часть сетчатого фильтра имеет плавные линии без дефектов песочных отверстий.

Эти детали отражают подлинные производственные возможности J-VALVES. Что еще более важно:

① Полный контроль качества процесса: прослеживаемость от необработанных отливок и механической обработки до испытаний.

② 100% испытание давлением.

③ Поддержка сторонних инспекционных организаций, таких как SGS, TÜV и BV.

④ Предоставление полного пакета документов: сертификаты материалов, отчеты о размерах, протоколы испытаний, чертежи и т. д.

⑤ Способность соответствовать требованиям OEM и инженерным требованиям.

Это делает продукцию J-VALVES подходящей не только для традиционных промышленных сред, но также для зарубежных проектов и сценариев применения критически важного оборудования со строгими стандартами качества.

VII. Вывод: небольшой фильтр — первый страж общей безопасности системы

В промышленных системах факторами, которые действительно определяют срок службы и надежность оборудования, часто являются не самые дорогие клапаны или насосы, а эти скромные небольшие компоненты.

Y-образный фильтр { [t1]} ASME B16.34 A105N из углеродистой стали — это больше, чем просто сетчатый фильтр — он демонстрирует приверженность инженерной надежности: стабильный, устойчивый к давлению, устойчивый, отвечающий высоким стандартам и признанный на международном уровне.

Если вы ищете профессиональное фильтрующее оборудование, подходящее для работы с динамическими жидкостями под высоким давлением, высокой температурой и для защиты критически важного оборудования, этот продукт определенно стоит добавить в ваш список промышленных решений.
