Для систем передачи жидкости высокого давления, включая городские газопроводы, магистральные нефтегазопроводы и тепловые сети, герметичность промышленной арматуры в условиях пожара напрямую определяет предотвращение взрывов и контроль утечек опасных сред. В качестве основного запорного оборудования для подземных трубопроводов цельносварные шаровые краны со вспомогательными вентиляционными трубами сталкиваются с более высокой структурной сложностью и повышенным риском пожара.
API 607 и API 6FA — два всемирно признанных стандарта пожарной безопасности для оценки огнестойкости промышленных шаровых кранов . Между этими двумя стандартами существуют серьезные пробелы в протоколах испытаний, применимых типах клапанов и пороговых значениях приемки. Оптимизация конструкции корпуса клапана в соответствии с обеими спецификациями может эффективно снизить опасность пожара для цельносварных шаровых кранов со встроенным вентиляционным отверстием..
API 607 разработан для шаровых кранов и дроссельных заслонок, оснащенных неметаллическими мягкими седлами, такими как ПТФЭ, нейлон и резина. Стандарт моделирует непрерывное воздействие внешнего пламени на корпуса клапанов в течение 30 минут. После того, как мягкие полимерные седла плавятся под воздействием сильного нагрева, вторичные металлические уплотнения должны блокировать поток среды. Незначительная внешняя утечка допускается в пределах ограниченных значений, тогда как внутренняя утечка должна оставаться ниже стандартных пределов.
Эта сертификация широко применяется к обычным цельносварным шаровым кранам для муниципальных газопроводов среднего и низкого давления. Он проверяет только основной канал потока корпусов клапанов без специальных испытаний на огнестойкость удлиненных вентиляционных штоков, сливных патрубков или обводных труб, что действует как базовая квалификация пожарной безопасности.
API 6FA является обязательным стандартом огнестойкости для нефте- и газопроводов высокого давления, охватывающим шаровые краны с седлом металл-металл, запорные клапаны классов давления от класса 150 до класса 2500. Он обеспечивает 30-минутное воздействие пламени с более высокой температурой горения и требует синхронного контроля утечек для всех вспомогательных труб, включая вентиляционные, дренажные и перепускные патрубки.
Стандарт запрещает явную течь скорлупы в течение всего процесса воздействия огня. После охлаждения пламени клапаны должны по-прежнему нормально открываться и закрываться, чтобы перекрыть подачу среды. Его строгие требования к сварным швам, уплотнению штока и малым трубным соединениям намного превышают API 607, что делает его важным сертификатом для промышленных трубопроводов высокого риска на большие расстояния.
Сравнение пунктов | API 607 | API 6FA |
Применимый тип сиденья | Неметаллические мягкие сиденья. | Металлические жесткие сиденья, совместимые с двойными металлическими и мягкими сиденьями. |
Продолжительность воздействия пламени | 30 минут | 30 минут при более высокой температуре пламени |
Тестовое покрытие | Только основной путь потока клапана | Корпус клапана + все вспомогательные вентиляционные/дренажные патрубки |
Правило допуска утечек | Допускаются незначительные внешние утечки, сосредоточьтесь на герметизации после пожара. | Строгий контроль внутренних и внешних утечек во время пожара, функциональные характеристики необходимы после охлаждения. |
Типичные условия работы | Муниципальные газопроводы и водопроводы среднего/низкого давления | Магистральные нефте- и газопроводы высокого давления, нефтеперерабатывающие станции с опасными средами |
Уровень сертификации | Основной стандарт пожарной безопасности | Обязательный стандарт для промышленных трубопроводов повышенного риска |
Большинство традиционных цельносварных шаровых кранов получают только один сертификат API 607. Без огнестойкой конструкции вентиляционных отводов и удлиненных штоков во время пожаров в трубопроводе будут возникать нарушения уплотнения соединений вспомогательных труб и утечка среды, что приведет к вторичным взрывам.
Разъемные литые клапаны с фланцевыми соединениями создают зазоры при тепловом расширении и сжатии во время воздействия огня. Обычные сварные шаровые краны с тонкими сварными швами при постоянном горении пламени образуют микротрещины, что приводит к утечке горючей среды и распространению пожара.
В удлиненных вентиляционных стержнях и небольших вентиляционных отводах используются стандартные невысокотемпературные уплотнения и резьбовые соединения. Неметаллическая набивка быстро обугливается при сильной жаре, что делает вентиляционные трубы самым слабым местом утечки во время пожаров в трубопроводах. Этот критический недостаток не позволяет отдельным клапанам, сертифицированным по стандарту API 607, обслуживать опасные трубопроводы высокого давления.

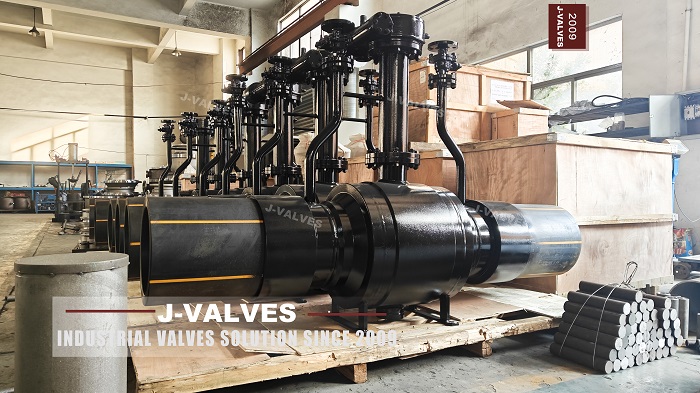

J-VALVES пожаробезопасные выпускные цельносварные шаровые краны имеют встроенный монолитный корпус из кованой стали A105 / WCB с технологией полной бесшовной сварки, исключающей зазоры при стыковке фланцев. Усиленные сварные швы и высокотемпературное антикоррозионное покрытие проходят строгие испытания на проникновение в оболочку API 6FA с нулевым растрескиванием или просачиванием под воздействием пламени.
Чтобы исключить риск выхода из строя вентиляционных штоков и патрубков, наши клапаны оснащены высокотемпературной металлической навитой графитовой композитной набивкой. На всех фланцах вентиляционных патрубков установлены металлические жесткие уплотнительные прокладки. Все малые соединения труб проходят полные испытания на огнестойкость вспомогательных труб API 6FA, чтобы исключить слабые места утечки огня, характерные для традиционных выпускных шаровых кранов.
Седло клапана сочетает в себе структуру жесткого металлического уплотнения и мягкого уплотнения из ПТФЭ. Мягкие седла обеспечивают герметичное уплотнение при нормальной температуре; как только мягкий полимер плавится в огне, металлические жесткие седла мгновенно берут на себя функцию отключения средней мощности. Конструкция с двумя седлами успешно проходит полные испытания на огнестойкость по API 607 (мягкое седло) и API 6FA (металлическое седло), получая двойные сертификаты пожарной безопасности.
Компания J-VALVES, основанная в 2009 году, поставляет комплексные решения в области промышленной арматуры для глобальных трубопроводных проектов. Все с интегрированной вентиляцией цельносварные шаровые краны имеют двойные сертификаты пожарной безопасности API 6FA и API 607, а также заводские гидростатические испытания API 598, систему управления качеством ISO9001 и сертификаты уровня полноты безопасности SIL.
Наши пожаробезопасные шаровые краны имеют широкое применение: магистральные газопроводы природного газа на большие расстояния, подземные городские газовые сети высокого давления, трубопроводы нефтеперерабатывающей промышленности и системы высокотемпературного теплового отопления. Доступны индивидуальные решения, включая подземный тип удлиненного штока, конструкцию выпускного отверстия с двумя вентиляционными отверстиями, полнопроходные и уменьшенные корпуса для адаптации к экстремальным условиям работы: от криогенно-низких температур до высокотемпературных пожаров.
Муниципальные газопроводы низкого давления: допускаются цельносварные шаровые краны с мягким седлом, сертифицированные по стандарту API 607.
Магистральные трубопроводы нефти и газа высокого давления, а также нефтепроводы с опасными средами на нефтеперерабатывающих заводах: выбирайте монолитные цельносварные шаровые краны с двойными пожарными сертификатами API 6FA + API 607 и вентиляционными патрубками, специально оптимизированными для обеспечения огнестойкости.
При покупке заглубленных шаровых кранов с функциями вентиляции запросите у производителей полные отчеты о пожарных испытаниях третьих лиц, чтобы подтвердить, что вспомогательные вентиляционные трубы включены в объем испытаний на огнестойкость и избежать скрытых рисков пожарной безопасности.
