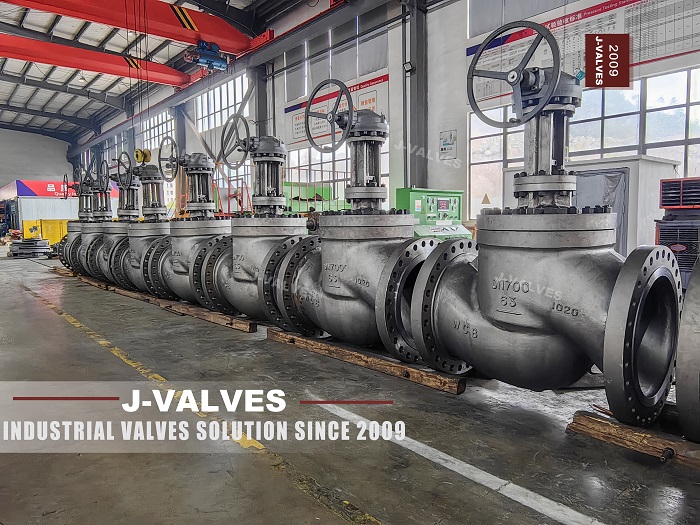

При выборе проходного клапана WCB J-VALVES DN700 PN63 для условий работы при высоких температурах инженеры и отделы закупок часто сталкиваются с ключевым вопросом: должен ли клапан соответствовать API 600, ASME B16.34 или обоим?
Простого ответа не существует. Хотя оба стандарта регулируют конструкцию промышленной арматуры, они служат принципиально разным целям. Выбор неподходящего стандарта может привести к следующим проблемам:
Угрозы безопасности в условиях высокой температуры и высокого давления
Несоблюдение требований во время аудита проекта
Дополнительные затраты, вызванные завышенными спецификациями
Преждевременный отказ клапана в критических рабочих сценариях
В этом руководстве подробно описаны различия между API 600 и ASME B16.34, уделяя особое внимание шаровым кранам большого диаметра (DN700/28 дюймов), изготовленным из углеродистой стали WCB, с номинальным давлением PN63 (эквивалент класса 400) и предназначенным для работы при высоких температурах.
ASME B16.34 Клапаны — фланцевые, резьбовые и приварные торцы широко признаны в качестве основного универсального стандарта для промышленных клапанов, устанавливающего основные спецификации, которым следуют почти все производители клапанов.
Особенность | Описание |
Объем | Охватывает все типы клапанов: задвижки, проходные, шаровые, дроссельные, обратные и пробковые клапаны. |
Покрытие материала | Углеродистая сталь, легированная сталь, нержавеющая сталь и цветные металлы. |
Классы давления | Класс 150 до класса 2500 |
Основная фокус | Номинальные значения давления и температуры, минимальная толщина стенки и габаритные размеры |
Приложение | Энергетика, химическая обработка и общепромышленный сектор |
Тестирование | Базовое гидростатическое испытание корпуса (в 1,5 раза превышающее максимально допустимое рабочее давление) и испытание седла (в 1,1 раза превышающее максимально допустимое рабочее давление) |
ASME B16.34 устанавливает минимальные требования, гарантирующие безопасность, взаимозаменяемость и пригодность клапанов для работы под обычным давлением.
API 600, выпущенный Американским институтом нефти, является специализированным стандартом исключительно для стальных задвижек, используемых в критически важных областях нефтяной, газовой и нефтеперерабатывающей промышленности.
Особенность | Описание |
Объем | Только стальные задвижки |
Покрытие материала | Высококачественные стали, включая WCB, WC6, WC9, CF8 и CF8M. |
Классы давления | Класс 150 до класса 2500 |
Основная фокус | Прочная конструкция, допуск на коррозию и пожаробезопасная конструкция. |
Приложение | Нефтяная и газовая промышленность, нефтепереработка, нефтехимическая промышленность и услуги по критической изоляции |
Тестирование | Расширенное испытание корпуса (продолжительностью более 5 минут), испытание седла на отсутствие утечек и испытание на огнестойкость по стандарту API 607. |
API 600 разработан на основе ASME B16.34. Он принимает классы давления и температуры ASME B16.34, но предъявляет более строгие требования, а именно:
Толщина стенки: на 20–30 % толще минимального значения, указанного в ASME B16.34.
Конструкция крышки: Крышка с болтовым креплением обязательна.
Конструкция сиденья: Требуется сиденье «металл по металлу»; мягкие сиденья не допускаются
Неразрушающий контроль (NDT): 100% радиографический контроль (RT) корпусов клапанов.
Огнестойкость: Обязательное соответствие API 607.
Примечание для проходных клапанов: API 600 применяется исключительно к задвижкам. Для проходных клапанов, таких как модель WCB DN700 PN63, применимым стандартом API является API 623 вместо API 600. Несмотря на это, требования API 600 по-прежнему широко упоминаются как эталон качества во многих спецификациях закупок.
Критерий | ASME B16.34 | API 600 |
Объем | Все типы клапанов (шиберные, шаровые, шаровые, дроссельные, обратные, пробковые) | Только стальные задвижки |
Цель | Базовая гарантия безопасности и взаимозаменяемость деталей | Превосходная надежность для критически важных сервисов |
Толщина стены | Минимальная толщина для сдерживания давления | Увеличенная толщина (с припуском на коррозию 20-30 %) |
Конструкция капота | Допускаются резьбовые, болтовые или сварные крышки. | Только болт -капот |
Тип сиденья | Гибкие опции (мягкое или металлическое сиденье) | Только седло «металл по металлу» (13Cr, стеллит) |
Диаметр штока | Стандартный размер | Усиленная конструкция (больший размер, более высокая прочность на разрыв) |
Материал | Широкий выбор (чугун, сталь, латунь, нержавеющая сталь и т.д.) | Ограничено только высококачественными сталями. |
Требования неразрушающего контроля | Опционально, если иное не указано покупателями | 100% рентгенографический контроль кузова и капота; Магнитопорошковый контроль штока |
Послесварочная термообработка (PWHT) | Не обязательно | Обязательно для легированных сталей |
Продолжительность теста оболочки | 1-2 минуты | 5 минут |
Приемка испытания сиденья | Допускаются незначительные утечки (< 1 капля в минуту) | Нулевая видимая утечка |
Огненные испытания | Необязательный | Обязательно (соответствует API 607) |
Эксплуатационные циклические испытания | Не требуется | От 5 до 10 полных циклов открытия-закрытия |
Прослеживаемость материалов | Базовая сертификация | Сертификаты тепловой партии + отслеживание серийного номера |
Документация | Сертификат испытаний типа А | Сертификат соответствия типа Б |
Масса | Зажигалка | Тяжелее (из-за более толстых стенок) |
Расходы | Ниже | Выше (обычно надбавка к цене 15–40 %) |
Целевые отрасли | HVAC, водоочистка и общая промышленность | Нефтегазовая, нефтеперерабатывающая и нефтехимическая промышленность |
Служба срока службы | Стандартный срок службы | Увеличенный срок службы (более 10 лет в тяжелых условиях) |
Аспект | ASME B16.34 | API 600 |
Подход к проектированию | Отдавайте приоритет практической производительности и базовым функциям | Принять концепцию отказоустойчивого дизайна |
Запас прочности | Минимально приемлемый запас прочности | Повышенный запас прочности для приложений с высоким уровнем риска |
Обслуживание | Стандартный цикл технического обслуживания | Менее частое обслуживание благодаря прочной конструкции |
Последствия отказа | Приемлемо для некритических условий труда | Риски сведены к минимуму для критически важных с точки зрения безопасности приложений |
Параметр | Ценить | Объяснение |
Ду700 | Номинальный диаметр: 700 мм (28 дюймов) | Клапан большого диаметра для применений с высоким расходом |
PN63 | Номинальное давление: 63 бар | Примерно эквивалентен классу 400 ANSI. |
WCB | ASTM A216 ВКБ | Литая углеродистая сталь (макс. 0,25 % углерода; предел прочности ≥ 60 000 фунтов на квадратный дюйм) |
Глобус клапан | Клапан линейного перемещения | Предназначен для дросселирования и регулирования потока. |
Высокотемпературное обслуживание | Обычно выше 400°C (752°F) | Требует специального выбора материала |
API 600 не распространяется на седельные клапаны и применим только к стальным задвижкам.
Для проходного клапана WCB DN700 PN63 применимые стандарты перечислены ниже:
Стандартный | Применимость | Роль |
ASME B16.34 | Полностью применимо | Основной стандарт проектирования для номинальных давлений, размеров и материалов. |
API 623 | Полностью применимо | Специализированный стандарт для проходных клапанов (для нефтегазовой отрасли) |
API 600 | Не применимо напрямую | Может использоваться как эталон качества, а не как обязательный стандарт соответствия. |
ASME B16.10 | Полностью применимо | Управляет вертикальными размерами |
ASME B16.5 | Полностью применимо | Определяет размеры фланцев |
Если документ о закупке требует, чтобы шаровой клапан соответствовал API 600, это требование технически невыполнимо. Правильные методы спецификации следующие:
Возьмите ASME B16.34 в качестве базового стандарта проектирования.
Обратитесь к API 623, если для проходных клапанов требуется повышенная производительность.
Принять требования, аналогичные API 600 (более толстые стенки, неразрушающий контроль, пожаробезопасная конструкция) для критических условий труда.
Температура | MAWP (PN63 / класс 400) | Примечания |
От -29°C до 38°C (от -20°F до 100°F) | 63 бар (913 фунтов на квадратный дюйм) | Полное номинальное давление сохраняется |
200°С (392°Ф) | Прибл. 58 бар (841 фунт/кв. дюйм) | Небольшое снижение давления |
400°С (752°Ф) | Прибл. 49 бар (710 фунтов на квадратный дюйм) | Очевидное снижение прочности |
425°С (797°Ф) | Прибл. 46 бар (667 фунтов на квадратный дюйм) | Максимальная рекомендуемая температура для WCB |
Выше 425°C (797°F) | Не рекомендуется | Вместо этого используйте легированную сталь WC6, WC9 или C5. |
Фактор | ASME B16.34 Подход | Расширенный подход (аналог API 600) |
Материал | WCB приемлем до 425°C. | Примите WC6 для работы при температуре выше 400°C. |
Толщина стены | Минимальная толщина согласно ASME B16.34 | Добавьте припуск на коррозию, чтобы противостоять термоциклированию. |
Прокладка капота | Стандартная спирально-навитая прокладка | Высокопроизводительная графитовая прокладка для превосходной термической стабильности. |
Упаковка | Стандартное уплотнение из ПТФЭ/графита | Высокотемпературная графитовая насадка с динамической нагрузкой |
Дизайн сидений | Гибкая конструкция сиденья | Седло металл-металл с наплавкой Stellite. |
Тепловое расширение | Базовый контроль теплового расширения | Оптимизированная конструкция зазора для штока и крышки |
Прочность на велосипеде | Стандартная долговечность | Усиленная конструкция для частого термоциклирования. |
Сценарий | Клапан, соответствующий исключительно B16.34 | Усовершенствованный клапан (требования API 600) |
Начальная стоимость | Нижний (ок. $15 000–25 000) | Выше (ок. $20 000–$35 000) |
Толщина стены | 45 мм (минимальное значение) | 55 – 60 мм (с припуском) |
Ожидаемый срок службы | 5 - 8 лет | 10 - 15 лет |
Обслуживание | Ежегодная проверка | Двухгодичная проверка |
Риск утечки | Умеренный | Низкий |
Незапланированный простой | Более высокая вероятность | Меньшая вероятность |
Общая стоимость владения | Более высокая долгосрочная стоимость | Более низкие долгосрочные затраты |
Приложение | Рекомендуемый стандарт | Обоснование |
Общепромышленная паровая система | ASME B16.34 | Экономичность с достаточным запасом прочности |
Критическая паровая служба на электростанциях | ASME B16.34 + улучшения, аналогичные API 623 | Требуется более высокая надежность |
Изоляция процессов на нефтеперерабатывающих заводах | АСМЭ Б16.34 + API 623 | Соответствовать спецификациям нефтегазовой отрасли |
Высокотемпературное обслуживание на нефтехимических заводах | ASME B16.34 + API 623 + пожаробезопасная конструкция | Строгие требования безопасности |
Морские платформы | ASME B16.34 + API 623 + НОРСОК | Суровая операционная среда и строгие правила |
Ядерные объекты | ASME Раздел III (не B16.34) | Специальные стандарты для ядерных применений |
Прежде чем окончательно определить характеристики клапана, подтвердите следующие пункты:
Какой средой будет управлять клапан? (Пар, углеводород или химическая жидкость?)
Какова максимальная рабочая температура? (Подходит ли WCB или требуется WC6?)
Используется ли клапан для изоляции или дросселирования потока? (Проходные клапаны в основном предназначены для дросселирования)
Каковы последствия выхода из строя клапана? (Риски безопасности, загрязнение окружающей среды или экономические потери?)
Существуют ли применимые нормативные стандарты? (API, NORSOK, ASME Раздел III и т. д.?)
Каков ожидаемый срок службы? (5 лет или 20 лет?)
Требуется ли пожаробезопасное проектирование? (Соответствие API 607?)
Какой уровень неразрушающего контроля приемлем? (Только визуальный осмотр или 100% рентгенографическое исследование?)
Для J-VALVES проходных клапанов WCB DN700 PN63, используемых в условиях высоких температур:
ASME B16.34 — обязательный стандарт, служащий фундаментальным правилом для конструкции клапанов, номинальных давлений и размеров.
API 600 не применим напрямую, поскольку регулирует только задвижки. Выберите API 623 для проходных клапанов, если требуется повышенная производительность.
Различия между стандартами заметны для критически важных применений: более толстые стенки повышают запас прочности; более строгий неразрушающий контроль снижает риски отказов; седла металл-металл обеспечивают лучшую производительность при высоких температурах; пожаробезопасное проектирование может быть законодательным требованием.
Для рабочих температур выше 400°C: заменить материал WCB на легированную сталь WC6 или WC9; принять требования, аналогичные API 600 (даже для вентилей); выбирать высокоэффективные материалы уплотнений и прокладок.
Анализ затрат и рисков: надбавка к стоимости в размере 15–40 % за расширенные характеристики является разумной в следующих случаях: потери, вызванные отказом клапана, намного превышают стоимость клапана (обычно для клапанов большого диаметра DN700); безопасность является главным приоритетом; незапланированные простои производства недопустимы.
Для проходных клапанов WCB DN700 PN63, работающих при высоких температурах:
Возьмите ASME B16.34 в качестве базового стандарта и примените улучшения, подобные API 600, включая более толстые стенки, полный неразрушающий контроль и металлические седла. Перейдите на материал WC6, если рабочая температура превышает 400°C. Если необходимо соответствие требованиям нефтегазовой отрасли, обратитесь к API 623.
Вопрос 1: Может ли проходной клапан получить сертификацию API 600?
О: Нет. API 600 применяется исключительно к стальным задвижкам. Проходные клапаны должны соответствовать ASME B16.34, а API 623 может быть принят опционально.
Вопрос 2: Достаточно ли ASME B16.34 для работы с высокотемпературным паром?
A: Применимо к общему промышленному пару при температуре до 425°C. Расширенные характеристики рекомендуются для критически важных применений или температур выше 425°C.
Вопрос 3: Какой стандарт эквивалентен API 600 для проходных клапанов?
A: API 623 — крышка с болтовым соединением Проходные клапаны является аналогом нормальных клапанов.
Вопрос 4. Почему клапан, соответствующий стандарту API 600, стоит дороже?
Ответ: Более высокий расход материала для более толстых стенок, обязательный неразрушающий контроль, расширенные процедуры испытаний, требования пожарной безопасности и более строгий контроль качества — все это приводит к увеличению затрат.
Вопрос 5: Может ли задвижка соответствовать требованиям ASME B16.34 и API 600?
А: Да. Большинство высококачественных задвижек соответствуют обоим стандартам.
В6: Какие проблемы возникнут, если WCB будет использоваться при температуре выше 425°C?
Ответ: WCB будет страдать от очевидного снижения прочности и риска графитизации. Вместо этого используйте WC6 (макс. 540°C) или WC9 (макс. 565°C).
Вопрос 7: Соответствует ли PN63 классу 400?
О: PN63 примерно соответствует классу 400 по ANSI. Всегда проверяйте официальную таблицу номинальных значений давления и температуры.
Вопрос 8: Каков типичный срок поставки шарового клапана DN700 PN63?
О: от 16 до 24 недель для стандартных продуктов B16.34; От 20 до 30 недель для клапанов с улучшенными характеристиками.
