Дальние нефтепроводы, магистральные линии транспортировки природного газа, нефтепромысловые сборные станции и нефтехимические заводы предъявляют строгие стандарты безопасности к промышленным задвижкам. Для большого диаметра, 16-дюймовых фланцевых задвижек класса 150 A216 WCB широко распространенных в нефтегазовой промышленности, обязательным является соответствие производственному стандарту API 600 и сертификации трубопроводной арматуры API 6D. Многие инженеры-трубопроводчики путают два стандарта API, что приводит к неправильному выбору арматуры для критически важных проектов трубопроводов. В сочетании с фотографиями массового производства 16-дюймовых задвижек WCB с шестеренчатым приводом в этой статье различаются API 600 и API 6D, а также объясняются ключевые конструктивные особенности задвижек из углеродистой стали класса 150 для транспортировки газа и нефти.
API 600 определяет единую конструкцию, материал, толщину стенки, крышку, уплотнение штока и размеры фланца ASME B16.5 для задвижек из углеродистой и легированной стали от класса 150 до класса 2500.
Он определяет основные правила изготовления общепромышленных задвижек из кованой стали А216 WCB, А105. Клапаны, соответствующие только API 600, могут использоваться на химических заводах, электростанциях и вспомогательных трубопроводах низкого давления, но они не подходят для магистральных линий передачи опасных газов без дополнительной сертификации API 6D.

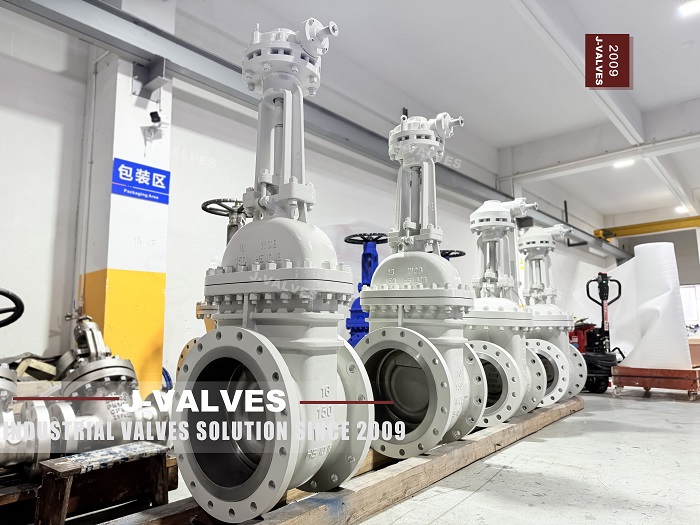

16 -дюймовая 150-фунтовая задвижка WCB, показанная на заводских фотографиях, имеет цельнолитой корпус из углеродистой стали A216 WCB, крышку с внешним винтом и хомутом (OS&Y) и большой редуктор крутящего момента. Толщина стенок корпуса строго соответствует расчетной формуле API 600, рабочая температура варьируется от -29 ℃ до 425 ℃ для нефтегазовой среды.
API 6D — это специальный стандарт сертификации производительности запорной арматуры для трубопроводов, включая задвижки, шаровые краны и обратные клапаны, который является обязательным требованием тендера для всех проектов магистральных нефте- и газопроводов.
В отличие от API 600, который регулирует только механические размеры, API 6D требует сторонних типовых испытаний, охватывающих двустороннюю герметичность, испытание на пожаробезопасность, нулевую утечку гелия, испытания на усталость в тысячах циклов давления, противовыбросовую конструкцию штока и антистатическую структуру.
Легковоспламеняющийся природный газ под высоким давлением, транспортируемый по магистральным трубопроводам, может стать причиной пожара или экологической катастрофы в случае внутренней или внешней утечки. Таким образом, глобальные трубопроводные нормы требуют, чтобы все магистральные задвижки получили официальные сертификаты API 6D, в то время как общепромышленные клапаны API 600 разрешены только для отводных трубопроводов низкого давления.
Элемент сравнения | API 600 | API 6d |
Основное приложение | Общепромышленные технологические трубопроводы | Магистральные трубопроводы нефти и газа, изоляция устья скважин, станции СПГ |
Правила тестирования | Только заводские гидростатические испытания | Сторонняя пожаробезопасность, газонепроницаемость, типовое испытание на цикл усталости |
Обязательная конструкция безопасности | Никаких обязательных правил пожаробезопасности или антистатичности. | Обязательный противовыбросовый шток, огнестойкие прокладки, антистатическая конструкция. |
Порог сертификации | Самоконтроль производителями | Независимые сторонние испытания и официальный отчет о сертификации |
Серийно производимые 16-дюймовые фланцевые задвижки от J-VALVES полностью соответствуют нормам проектирования API 600 и проходят все типовые испытания API 6D, идеально подходящие для суровых условий работы на трубопроводе:
1. Корпус из литой углеродистой стали A216 WCB.
Углеродистая сталь WCB обеспечивает превосходную низкотемпературную вязкость и способность выдерживать давление для класса 150, подходит для сырой нефти, природного газа и метана угольных пластов. Интегрированное литье исключает риск утечки при сварке и соответствует спецификациям материалов API 600.
2. Оператор OS&Y для обслуживания наружных трубопроводов
16-дюймовые задвижки большого диаметра требуют высокого рабочего крутящего момента; Соответствующий зубчатый редуктор значительно снижает усилие ручного управления. Внешняя конструкция винтовой траверсы обеспечивает четкое перемещение штока, что позволяет судить о полностью открытом/полностью закрытом состоянии, что удобно для патрулирования трубопровода.
3. Двойное клиновое седло «металл по металлу» для нулевой газонепроницаемости по стандарту API 6D.
Покрытие из твердого сплава на двойных клиновых затворных дисках обеспечивает нулевую двустороннюю утечку гелия, полностью проходит тест на газонепроницаемость API 6D и устраняет незначительные риски утечки природного газа.
4. Полная пожаробезопасность конструкции.
Огнестойкая гибкая графитовая набивка и прокладки, противовыбросовая ступенчатая конструкция штока прошли испытание на огнестойкость API 6D. В случае возникновения пожара в трубопроводе клапан может сохранять изолирующую герметизацию, предотвращая утечку среды.
5. Фланцевый конец ASME B16.5 для универсального трубопроводного соединения.
Размеры фланцев класса 150 соответствуют стандарту ASME B16.5 и соответствуют стандартным фланцам трубопровода без дополнительных модификаций на месте. Штамповка на корпусе включает маркировку размера, класса давления, материала и стандартов API для облегчения проверки проекта.
1. Четко различайте два стандарта API: только API 600 подходит для производств с низким давлением; магистральные трубопроводы и устьевая запорная арматура должны соответствовать производственному стандарту API 600 и сертификату API 6D.
2. Задвижки с большим проходным отверстием выше 12 дюймов класса 150 рекомендуются OS&Y с редукторным приводом для необслуживаемых наружных трубопроводных станций.
3. Для работы с высокосернистым газом или криогенным природным газом в качестве опции можно установить корпус из низкотемпературной стали LF2 с антисерной обработкой NACE.
4. Запросите полные документы у поставщиков клапанов: оригинальные сертификаты API 6D, отчеты об испытаниях материалов и отчеты об испытаниях на пожаробезопасность для подачи проекта EPC.
API 600 устанавливает базовый производственный стандарт для 16-дюймовых 150-фунтовых задвижек WCB, гарантируя соответствующую конструкцию корпуса, размеры и материал. API 6D выступает в качестве сертификата безопасного доступа к нефте- и газопроводам, проверяя герметичность, огнестойкость и устойчивость к усталости в экстремальных условиях работы.
J-VALVES массово производит сертифицированные API 6D задвижки WCB из углеродистой стали размером от 2 до 48 дюймов, диапазон давления от класса 150 до класса 1500, опорные механизмы, электрические и пневматические приводы. Мы поставляем универсальные решения для промышленной арматуры для глобальных нефтяных месторождений, магистральных трубопроводов и нефтехимических EPC-проектов.
