Преимущества безопасности угловых вентилей в критических системах

Введение

В критических промышленных системах надежность клапанов напрямую влияет на эксплуатационную безопасность, стабильность процесса и защиту оборудования. Для таких применений, как терминалы СПГ, нефтехимические заводы, энергетические объекты и технологические системы высокого давления, требуются клапаны, которые могут обеспечить точное управление потоком, надежное отключение и длительную эксплуатацию.

Угловой проходной клапан широко используется в этих сложных условиях благодаря своей уникальной конструкции канала потока под углом 90 градусов, превосходным дросселирующим возможностям и высоким характеристикам контроля давления. По сравнению с обычными проходными клапанами прямой конструкции угловые проходные клапаны обеспечивают дополнительные преимущества в компактной компоновке трубопроводов, стабильности потока и безопасности системы.

Как опытный производитель промышленных клапанов, J-VALVES специализируется на разработке надежных решений для угловых клапанов, соответствующих международным инженерным требованиям для критически важных применений.

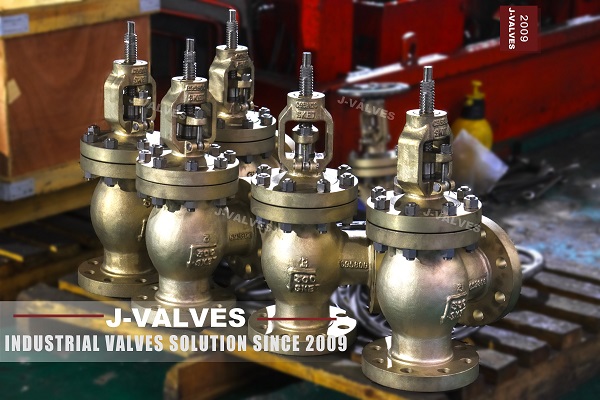

1. Что такое угловой шаровой клапан?

Угловой шаровой клапан представляет собой клапан линейного перемещения, в котором впускные и выпускные отверстия расположены примерно под углом 90 градусов друг к другу.

В отличие от традиционных проходных клапанов с прямым расположением входного и выходного отверстий, угловая конструкция позволяет:

• Изменение направления потока внутри корпуса клапана

• Снижение потребности в дополнительных коленах труб.

• Повышенная гибкость установки

• Эффективное регулирование давления

Клапан обычно используется как для изоляции, так и для дросселирования, где требуется точный контроль расхода.

2. Конструктивные особенности клапанов угловых.

2.1 Интегрированный путь потока под углом 90 градусов

Наиболее отличительной особенностью углового клапана является его угловая конфигурация корпуса.

Эта конструкция обеспечивает:

• Плавный переход направления потока

• Уменьшенная сложность трубопроводов

• Меньшие требования к пространству для установки

• Повышенная эффективность компоновки системы.

В критически важных системах, где пространство ограничено, таких как оборудование, смонтированное на раме, и технологические модули, угловые седельные клапаны обеспечивают значительные инженерные преимущества.

2.2 Надежная конструкция диска и седла

Герметизирующие свойства углового клапана зависят от взаимодействия:

• Диск клапана

• Кольцо седла

• Шток в сборе

• Уплотняющая поверхность корпуса

Прецизионно обработанная система диска и седла обеспечивает:

• Стабильная производительность отключения

• Уменьшенная вероятность утечки

• Повышенная устойчивость к колебаниям давления

В зависимости от условий эксплуатации можно выбрать различные материалы седла, в том числе:

• Нержавеющая сталь

• Накладки из твердого сплава

• Уплотнительные материалы на основе ПТФЭ

2.3 Прочная конструкция штока и крышки

Критически важные системы требуют надежной работы ствола.

Угловые проходные клапаны обычно проектируются с:

• Восходящая структура стебля

• Защита штока от выброса

• Высокопрочное соединение крышки

• Варианты упаковки с низким уровнем выбросов

Эти функции повышают эксплуатационную безопасность и снижают риски внешних утечек.

3. Преимущества безопасности угловых вентилей.

3.1 Улучшенная стабильность потока

Одним из основных преимуществ угловых клапанов с точки зрения безопасности является стабильное регулирование потока.

Наклонный канал потока помогает уменьшить:

• Внезапное изменение направления потока

• Чрезмерная турбулентность

• Локальные колебания давления

Стабильные условия потока снижают нагрузку на трубопроводы и подключенное оборудование.

3.2 Уменьшенные компоненты трубопровода

Традиционные конструкции клапанов могут потребовать дополнительных колен для изменения направления.

Угловые проходные клапаны могут частично заменить эту систему трубопроводов за счет интеграции функции поворота в корпус клапана.

Преимущества включают в себя:

• Меньше сварных соединений

• Уменьшение потенциальных точек утечки

• Упрощенное обслуживание

• Снижение рисков при установке

3.3 Превосходная производительность регулирования

В отличие от шаровых кранов, предназначенных в основном для работы в режиме «открыто/закрыто», шаровые краны подходят для контролируемой регулировки расхода.

Угловые вентили обеспечивают:

• Точная регулировка потока

• Стабильный контроль давления

• Лучший отклик во время настройки системы

Это делает их подходящими для применений, требующих частых эксплуатационных изменений.

3.4 Повышенная устойчивость к давлению

Критические системы часто испытывают:

• Высокое рабочее давление

• Колебания температуры

• Частые циклы запуска и выключения

Угловые проходные клапаны имеют прочный корпус, выдерживающий давление, что позволяет сохранять механическую целостность в сложных условиях.

Общие классы давления включают:

• ANSI класс 150

• ANSI класс 300

• ANSI класс 600

• Более высокие номинальные значения давления в соответствии с требованиями проекта

4. Приложения в критически важных промышленных системах

СПГ и криогенные системы

На объектах СПГ угловые вентили используются для:

• Контроль криогенной жидкости

• Системы перекачивающих трубопроводов

• Складское и технологическое оборудование

В низкотемпературных версиях обычно используются такие материалы, как:

• АСТМ А352 ЛКЦ

• Нержавеющая сталь

• Специальные криогенные сплавы

Удлиненная конструкция крышки помогает защитить сальниковые системы от экстремально холодных условий.

Нефтехимические заводы

Угловые вентили применяются в:

• Химические технологические линии

• Реакторные системы

• Инженерные трубопроводы

Их возможности точного управления помогают поддерживать стабильные условия технологического процесса.

Системы электрогенерации

На электростанциях угловые вентили используются для:

• Паровые системы

• Контуры охлаждения

• Вспомогательные технологические линии

Их мощные возможности регулирования поддерживают эффективную работу системы.

5. Преимущества J-VALVES при производстве угловых вентилей

J-VALVES предлагает инженерные решения для угловых клапанов с упором на надежность, безопасность и производительность.

5.1 Передовое инженерное проектирование

J-VALVES разрабатывает клапанные конструкции, оптимизированные для:

• Приложения высокого давления

• Низкотемпературное обслуживание

• Промышленные технологические системы

Проектные соображения включают в себя:

• Оптимизация потока

• Запечатывание производительности

• Механическая прочность

5.2 Строгий контроль материалов

Выбор материалов тщательно контролируется в соответствии с требованиями эксплуатации.

Общие материалы включают в себя:

• Углеродистая сталь

• Нержавеющая сталь

• Низкотемпературная углеродистая сталь

• Сплавные материалы

Каждый материал можно проверить с помощью:

• Химический анализ

• Механические испытания

• Сертификация материалов

5.3 Полные процедуры тестирования

Чтобы обеспечить надежную работу, J-VALVES выполняет комплексную проверку и тестирование:

• Гидростатическое испытание корпуса

• Проверка седла на герметичность

• Испытание давлением

• Неразрушающий контроль

• Функциональное тестирование работы

Эти процедуры помогают обеспечить соответствие клапанов строгим промышленным требованиям.

6. Угловой проходной клапан по сравнению со стандартным проходным клапаном

7. Почему стоит выбирать угловые вентили для систем, критически важных для безопасности?

Угловые проходные клапаны обеспечивают множество технических преимуществ:

• Надежное отключение

• Точная регулировка потока

• Уменьшенная сложность трубопроводов

• Более низкие требования к техническому обслуживанию

• Сильная способность давления

• Повышенная эксплуатационная безопасность

Эти преимущества делают их важным решением для клапанов для отраслей, где надежность и безопасность имеют важное значение.

Заключение

Угловой вентиль играет важную роль в современных критических системах, сочетая в себе надежную изоляцию, точное управление потоком и преимущества компактной установки. Его уникальная конструкция корпуса под углом 90 градусов повышает эффективность трубопровода, одновременно снижая потенциальные системные риски.

Благодаря передовому инженерному проектированию, строгим производственным процессам и комплексным процедурам испытаний J-VALVES предлагает высокопроизводительные угловые клапаны для СПГ, нефтехимии, энергетики и промышленности по всему миру.
