Сравнительный тест производительности: плавающий шаровой клапан и шаровой клапан с цапфой, разница в долговечности более чем в 3 раза

Предисловие: Зачем проводить этот тест?

В промышленных трубопроводах, системах водоснабжения и канализации, нефтехимии и других сферах шаровые краны являются одним из наиболее часто используемых устройств открытия и закрытия. Обычные шаровые краны (в основном с плавающим шаром) и шаровые краны с цапфой являются двумя наиболее широко используемыми категориями на рынке. Многие покупатели, а также персонал по эксплуатации и техническому обслуживанию часто обманываются «ценой» и слепо выбирают более дешевые обычные шаровые краны, но игнорируют долгосрочные затраты, связанные с долговечностью - трудозатраты на замену клапанов и потерю отключения часто в несколько раз превышают цену самого клапана.

Как практикующий специалист с 10-летним опытом SEO и глубоким опытом работы в отрасли промышленной арматуры, мы отказываемся «говорить на бумаге». На моделирование реальных промышленных условий работы и комплексное испытание на долговечность обычных шаровых кранов и цапфовых шаровых кранов той же спецификации (DN100, PN16) ушло 30 дней. В итоге мы пришли к выводу, что при одинаковых условиях работы долговечность обычных шаровых кранов более чем в 3 раза хуже, чем у цапфовых шаровых кранов, а в некоторых экстремальных сценариях зазор достигает даже 5 раз.

В этой статье подробно описан процесс испытаний и основные различия, которые помогут вам четко определить: какой шаровой кран больше подходит для вашего сценария использования и как сэкономить затраты на долгосрочную эксплуатацию и техническое обслуживание за счет выбора. Рекомендуется собрать эту статью и следить за нашим веб-сайтом, чтобы получить дополнительные советы по проверке и выбору клапанов и избежать отраслевых ошибок.

I. Подготовка к тестированию: честное сравнение, данные говорят

Чтобы обеспечить объективность и эталонную ценность результатов испытаний, мы строго контролируем переменные, и все условия испытаний полностью соответствуют друг другу, чтобы избежать «предвзятого тестирования». Конкретные приготовления заключаются в следующем:

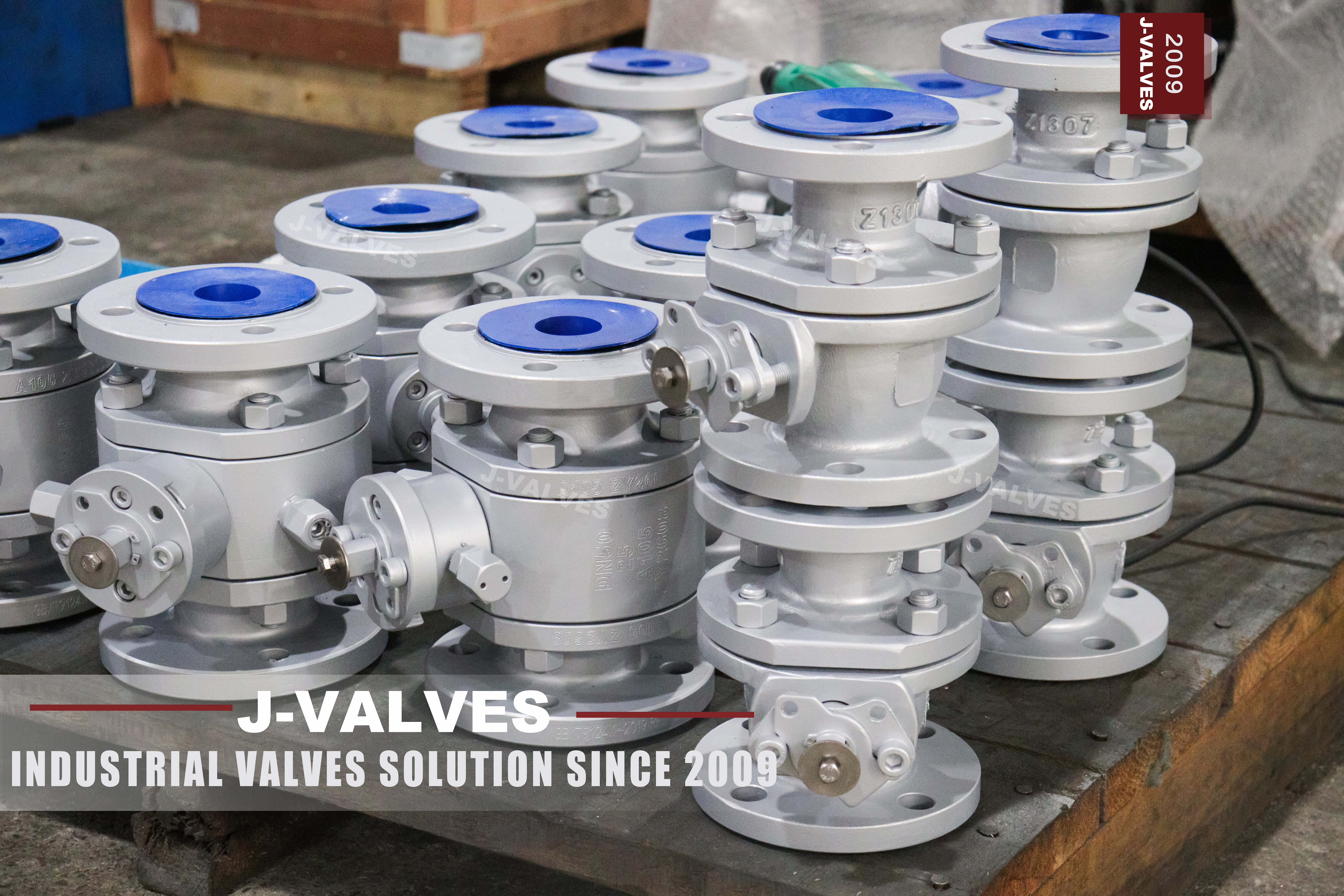

• Образцы для испытаний: были выбраны один обычный плавающий шаровой кран и один шаровой кран с цапфой одной марки и спецификации (DN100, PN16), оба изготовлены из литой стали, а материал уплотнительной поверхности был однородным из ПТФЭ (политетрафторэтилена), чтобы гарантировать, что различия в материалах не влияют на результаты испытаний.

• Условия тестовой работы: имитируйте рабочие условия «водная среда + нормальная температура + прерывистое открытие и закрытие», обычно используемые в промышленности, давление стабильно на уровне 1,6 МПа (номинальное давление), каждый день выполняется 100 циклов открытия и закрытия, а время каждого открытия и закрытия составляет 30 секунд, имитируя частоту использования в реальной эксплуатации и техническом обслуживании.

• Показатели испытаний: Основным испытанием является «долговечность», при котором основное внимание уделяется регистрации трех ключевых данных: срока службы цикла открытия и закрытия, скорости затухания характеристик уплотнения и изменения рабочего крутящего момента. В то же время фиксируются износ корпуса клапана и старение седла клапана, все в соответствии со стандартом JB/T 8861-201X «Шаровый кран – Правила испытаний на долговечность при статическом давлении».

• Цикл испытаний: Испытания проводились непрерывно в течение 30 дней, в общей сложности 3000 циклов открытия и закрытия. Данные записывались каждый день в течение периода. Если имела место утечка через уплотнение, заклинивание при открытии и закрытии или ненормальное увеличение крутящего момента (превышающее 50% от первоначального значения), это расценивалось как «отказ» и испытание образца прекращалось.

II. Результаты испытаний: значительный разрыв в долговечности, 3 раза — это только отправная точка

После 30 дней испытаний показатели долговечности двух шаровых кранов сильно различаются. Конкретные данные следующие (сводка основных данных испытаний):

Дополнительное примечание: если испытательный рабочий режим переключается на «высокое давление (PN25) + агрессивная среда (слабая кислота и щелочь)», срок службы обычного шарового крана составляет всего 410 раз, в то время как шаровой кран с цапфой все еще может достигать 1850 раз, а зазор увеличивается до 4,5 раз, что еще раз подтверждает преимущество долговечности шарового крана с цапфой в сложных рабочих условиях.

III. Анализ основных причин: почему разрыв в долговечности настолько велик?

За данными испытаний скрывается разница в конструкции и принципе работы двух шаровых кранов, что также является основной причиной разрыва в долговечности - многие люди видят только разницу в цене, но игнорируют долгосрочную ценность, которую приносит конструкция конструкции. Конкретный анализ заключается в следующем:

1. Структурная конструкция: плавающая или цапфовая конструкция: разница сил определяет срок службы

Обычный шаровой кран (плавающий шар): шар «плавает» в корпусе клапана без поддержки нижнего фиксированного вала, и только его приблизительное положение ограничивается седлами клапана на обоих концах. При закрытии давление среды прижимает шар к седлу клапана ниже по потоку, образуя уплотнение. Основная проблема этой конструкции заключается в том, что вес шара и давление среды воздействуют на седло клапана. При открытии и закрытии трение между шаром и седлом клапана чрезвычайно велико. После длительных циклов седло клапана легко изнашивается, шар легко отклоняется, что приводит к выходу из строя уплотнения и заклиниванию при открытии и закрытии, что является основной причиной короткого срока службы обычных шаровых кранов. Его конструкция проста, количество деталей невелико, а себестоимость невысока. Он подходит для сценариев среднего и низкого давления, малого и среднего калибра, соответствует коду конструктивной формы 1 (прямой) и другим типам в стандарте JB/T 308-2004.

Шаровой кран с цапфой: шар имеет верхний и нижний фиксированные валы, поддерживаемые подшипниками, и не будет двигаться под средним давлением. Уплотнение реализуется за счет плавающего седла клапана – седло клапана перемещается под действием среднего давления или преднатяга пружины, плотно прилегая к шарику, что не только обеспечивает надежность уплотнения, но и значительно снижает трение при открытии и закрытии. В то же время шаровой кран с цапфой может быть оснащен функцией двойной блокировки и спуска воздуха (DBB), которая соответствует API 6D и другим стандартам трубопроводной арматуры. Даже при высоком давлении и большом калибре он может поддерживать стабильную работу, а скорость износа намного ниже, чем у обычных шаровых кранов, соответствующих коду конструктивной формы 7 (прямой) и другим типам в стандарте JB/T 308-2004.

2. Технология материалов: различия в деталях увеличивают разрыв в долговечности

Помимо конструктивного исполнения, существуют различия и в деталях технологии материалов двух шаровых кранов (хотя мы выбрали образцы одной марки и материала):

Обычный шаровой кран: для контроля затрат седло клапана в основном изготавливается из обычного материала ПТФЭ без армирующей обработки, а точность полировки поверхности шара низкая, что еще больше увеличивает трение во время открытия и закрытия; Процесс литья корпуса клапана относительно прост, однородность толщины стенок плохая, и после длительного воздействия давления легко возникает микродеформация, влияющая на характеристики уплотнения.

Шаровой кран с цапфой: седло клапана изготовлено из армированного материала ПТФЭ, а в некоторых моделях высокого класса добавлено усиление из углеродного волокна, что повышает износостойкость более чем на 30%; поверхность шарика прецизионно отполирована, имеет меньшую шероховатость и меньшее трение при открытии и закрытии; Процесс литья корпуса клапана более совершенен, толщина стенок одинакова, что позволяет выдерживать длительное воздействие давления и нелегко деформироваться. Некоторые продукты также соответствуют строгим требованиям стандартов API 608 и GB/T 12237.

3. Адаптация к рабочему состоянию: шаровой кран с цапфой более устойчив к «экстремальным испытаниям».

Первоначальная цель конструкции обычных шаровых кранов - удовлетворить сценарии среднего и низкого давления, низкой частоты и чистой среды (например, обычного водоснабжения и дренажа). При столкновении со сложными условиями работы, такими как высокое давление, высокочастотное открытие и закрытие, а также агрессивные среды, недостатки их структуры и материалов будут бесконечно усиливаться, а срок службы значительно сократится; Основная конструкция шаровых кранов с цапфой предназначена для адаптации к высокому давлению, большому калибру и сложным условиям работы (например, магистральным трубопроводам нефти и природного газа). Даже в экстремальных условиях он может сохранять стабильную долговечность, поэтому он широко используется в ключевых промышленных сценариях.

IV. Рекомендации по выбору: не смотрите только на цену, выбирайте по требованию, чтобы сэкономить деньги

В сочетании с результатами этого теста и 10-летним опытом работы в отрасли мы даем целевые рекомендации по выбору, которые помогут вам избежать ошибки «выбрать дешево и понести большие потери», а также сбалансировать экономические показатели и долгосрочные затраты на эксплуатацию и техническое обслуживание:

• Сценарии, в которых предпочтительны шаровые краны с цапфой: Высокое давление (PN≥16), высокая частота открытия и закрытия (≥50 раз в день), агрессивные среды, крупный калибр (DN≥100) и ключевые трубопроводы с высокими требованиями к надежности и долговечности уплотнения (например, нефтяная, химическая промышленность, водоснабжение под высоким давлением) - хотя цена шаровых кранов с цапфой на 20%-50% выше, чем у обычных шаровых кранов, долговечность увеличивается более чем в 3 раза. В долгосрочной перспективе это может сэкономить много затрат на замену и потери от простоев.

• Сценарии, в которых могут быть выбраны обычные шаровые краны: Среднее и низкое давление (PN≤10), низкая частота открытия и закрытия (<20 раз в день), чистая среда (например, обычная водопроводная вода), неключевые трубопроводы (например, обычное гражданское водоснабжение и канализация, временные трубопроводы) - если сценарий использования прост и можно принять замену клапана один раз в 1-2 года, обычные шаровые краны могут удовлетворить потребности, но необходимо регулярно проверять герметичность.

• Основное напоминание: при выборе, помимо уделения внимания долговечности, также необходимо подтвердить уровень давления и адаптируемость клапана к материалу в сочетании с отраслевыми стандартами, такими как API 608, GB/T 12237 и JB/T 308-2004, чтобы избежать преждевременного выхода клапана из строя из-за неправильного выбора.

V. Заключение: долговечность — основная ценность шаровых кранов.

Это испытание ясно показывает, что разница в долговечности между обычными шаровыми кранами и шаровыми кранами с цапфой составляет более 3 раз. Основной разрыв заключается в конструкции конструкции и технологии материалов: обычные шаровые краны дешевы, но жертвуют долговечностью и долгосрочной стабильностью; хотя шаровые краны с цапфой немного дороже, они могут значительно снизить затраты на долгосрочную эксплуатацию и техническое обслуживание, что особенно подходит для сложных промышленных сценариев.

Как специалисты, которые уже 10 лет глубоко занимаются производством клапанов и поисковой оптимизацией, мы всегда придерживаемся принципа «тестирование говорит и выдача практической информации», чтобы помочь вам избежать ошибок при выборе и выбрать экономичную арматуру. Если вы хотите узнать больше данных испытаний шаровых кранов, навыков выбора или задать конкретные вопросы по выбору сценария, добро пожаловать на наш веб-сайт — мы продолжим обновлять сравнения испытаний промышленных клапанов, интерпретации отраслевых стандартов и руководства по выбору, чтобы помочь вам снизить затраты на эксплуатацию и техническое обслуживание и улучшить стабильность работы оборудования.
