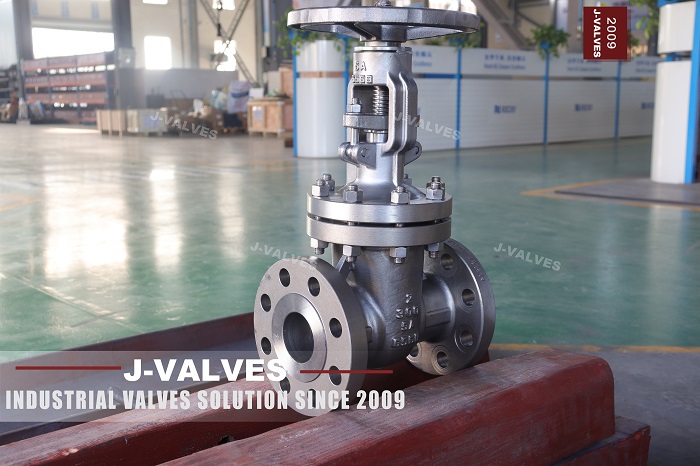

Неправильный выбор приводит к переработке? Как согласовать задвижку 300LB из материала 5A с трубопроводами GB и ASME?

В промышленных проектах выбор клапана может показаться маленькой деталью, но зачастую он становится одной из главных причин доработок во время установки. Несовпадающие фланцы, конфликты классов давления, несоответствующие габаритные размеры и несовместимые стандарты уплотнений — все это может привести к задержке графика и увеличению стоимости проекта.

Для систем, в которых используются трубопроводы как GB, так и ASME, подбор задвижки 300LB из материала 5A требует большего, чем просто выбор клапана правильного размера. Это требует четкого понимания стандартов, размеров, номинальных давлений и условий эксплуатации.

I. Почему неправильный выбор приводит к переделкам?

Во многих проектах проблема не в качестве арматуры. Настоящая проблема — несоответствие стандартам.

К частым причинам переделок относятся:

• Выбор только по номинальному размеру и игнорирование класса давления

• Выбор 300LB без проверки стандарта фланца

• Совмещение требований к соединению GB и ASME

• Монтажные размеры не соответствуют схеме трубопровода

• Материал приемлем по названию, но не подходит для реальной среды или температуры.

Клапан неправильно выбран только потому, что его можно установить. Он должен соответствовать системе по стандарту, размеру, материалу и состоянию эксплуатации.

II. Для чего подходит задвижка 300LB из материала 5А?

Если в проекте указан « задвижка 300LB из материала 5А », это обычно указывает на клапан, предназначенный для работы при умеренном и высоком давлении с более высокой адаптируемостью для промышленного применения. Рейтинг 300LB относится к системе классов давления ASME и обычно используется в энергетических, химических, трубопроводных и коммунальных проектах.

Однако значение «материала 5А» может варьироваться в зависимости от спецификаций проекта, стандартов компании или технических чертежей. В реальных закупочных работах всегда следует проверять вместе с:

• Марка материала корпуса

• Материал штока

• Материал седла и уплотнения

• Диапазон рабочих температур

• Коррозионная активность СМИ

• Особые требования, такие как пожаробезопасность, антистатичность или устойчивость к коррозии.

Надежный выбор – это не только название материала. Речь идет о соответствии материала условиям эксплуатации.

III. В чем разница между трубопроводами GB и ASME?

Чтобы задвижка 300LB работала бесперебойно в различных трубопроводных системах, сначала необходимо понять стандартные различия.

1. Системы давления бывают разные

ASME использует классы давления, такие как 300LB, тогда как в системах GB часто используются рейтинги PN. Их не следует рассматривать как прямые эквиваленты. Необходимо тщательно проверить температуру и класс материала.

2. Стандарты фланцев разные.

Фланцы ASME и фланцы GB могут отличаться расположением отверстий под болты, диаметром болтов, толщиной и типом уплотняющей поверхности, даже если номинальный размер одинаков.

3. Стандарты размеров разные.

Монтажная длина, размеры торцевых соединений, зазор маховика и высота установки могут повлиять на установку на месте.

4. Уплотнительные поверхности и типы соединений могут отличаться.

Конструкции соединений с плоской поверхностью, выступом, шпунтовым или кольцевым соединением должны быть подтверждены заранее, чтобы избежать ошибок при установке.

IV. Как сопоставить задвижку 300LB из материала 5А с трубопроводами GB и ASME

Чтобы избежать переделок, процесс отбора должен следовать четкому контрольному списку.

1. Сначала подтвердите стандарт трубопровода.

Определите, соответствует ли проект GB, ASME или смешанной стандартной системе. Подтвердите требования к основной линии, ответвлению, патрубку оборудования и концам клапана.

2. Проверьте класс давления.

Рейтинг 300LB не может просто заменить рейтинг PN. Его необходимо оценивать на основе расчетного давления, расчетной температуры и номинального давления и температуры выбранного материала.

3. Проверьте размеры фланца.

Обратите внимание на:

• Номинальный диаметр

• Фланец стандартный

• Количество отверстий под болты и окружность болтов

• Тип уплотнительной поверхности

• Толщина фланца и наружный диаметр

Любое несоответствие здесь может помешать правильной установке.

4. Проверьте габаритные размеры.

Неправильные габаритные размеры могут повлиять на работу по замене, расположение изоляции, расстояние между опорами и доступ для обслуживания.

5. Проверьте совместимость материала со средой.

Для агрессивных жидкостей, высокотемпературного пара, работы в шламах или частой эксплуатации при выборе материала необходимо учитывать коррозионную стойкость, прочность и срок службы уплотнения.

6. Обзор стандартов и сертификационных документов.

Квалифицированный клапан должен иметь полную техническую документацию, включая сертификаты на материалы, протоколы испытаний под давлением, отчеты об инспекциях и заявления о соответствии.

V. Четыре детали, которые часто упускают из виду

1. Размер – это еще не все

DN и NPS указывают размер, но они принадлежат разным системам и не должны использоваться как взаимозаменяемые без проверки.

2. Одного давления недостаточно.

Класс давления меняется в зависимости от температуры.

3. Клапан должен соответствовать всей системе трубопроводов.

Клапан является правильным только тогда, когда он подходит ко всей системе, а не только к самому клапану.

4. Низкая цена не означает низкую общую стоимость.

Более дешевая покупка все равно может привести к переделкам, простоям и затратам на замену в дальнейшем.

VI. Как снизить риск переделок

Чтобы гарантировать, что задвижка 300LB из материала 5А правильно соответствует трубопроводам GB и ASME, перед покупкой лучше всего выполнить следующие шаги:

• Четко определите стандартную систему проекта

• Согласование чертежей, технических условий и закупочной документации

• Заранее подтвердите размеры фланца и соединения.

• Проверьте совместимость материала со средствами массовой информации.

• Запросите полные технические данные у поставщика

• Для критически важных проектов сначала выполните проверку чертежей или подтверждение образцов.

Решить проблему на раннем этапе всегда дешевле, чем устранять ее на месте.

VII. Заключение

Задвижка 300LB из материала 5А не является универсальным изделием, которое можно легко установить и забыть. Реальный вопрос заключается в том, соответствует ли он стандарту трубопровода, классу давления, размерам фланцев и условиям эксплуатации.
Для инженерных проектов один правильный выбор стоит гораздо больше, чем повторная переделка. Когда стандарты согласованы и параметры совпадают, клапан становится надежной частью системы.

Если ваш проект включает смешанные трубопроводы GB и ASME, начните с сопоставления стандартов и размеров, прежде чем обсуждать материал или цену.
