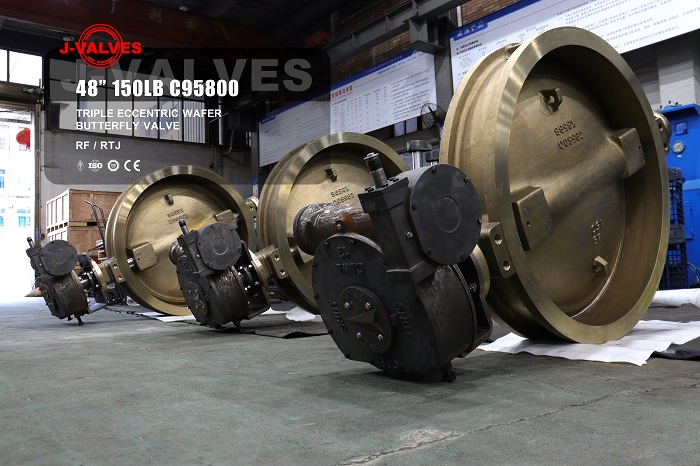

Что делать, если 48-дюймовый 150-фунтовый дисковый затвор C95800 с тройным эксцентриком имеет чрезмерный рабочий крутящий момент на трубопроводах большого диаметра

Введение: Почему крутящий момент становится более серьезной проблемой в трубопроводах большого диаметра

В трубопроводных системах большого диаметра клапан должен не просто открываться и закрываться. Для 48-дюймовой бесфланцевой дисковой заслонки с тройным эксцентриком C95800 (150 фунтов) рабочий крутящий момент оказывает прямое влияние на работу в полевых условиях, производительность автоматизации и долгосрочную надежность.

Во многих проектах на раннем этапе выбора основное внимание уделяется только размеру, классу давления и материалу, а крутящий момент упускается из виду. Такие проблемы, как затрудненная работа, перегрузка привода и ускоренный износ седла, обычно появляются позже, когда система уже находится в эксплуатации.

1. Общие признаки чрезмерного крутящего момента

Следующие симптомы обычно указывают на то, что клапан нуждается в более тщательном осмотре:

• Ручное управление кажется необычно тяжелым

• Электрические или пневматические приводы реагируют медленно или вызывают срабатывание сигнализации.

• Открытие начинается с трудом и становится нестабильным во время движения.

• Уплотнительные поверхности изнашиваются быстрее, чем ожидалось

• В процессе эксплуатации появляется шум, вибрация или периодическое заедание.

Эти симптомы часто вызваны сочетанием факторов конструкции, установки, среды и привода.

2. Почему 48-дюймовый 150-фунтовый дроссельный клапан с тройным эксцентриком может развивать высокий крутящий момент

1. Высокое трение в уплотнительной паре.

Конструкция с тройным эксцентриком помогает снизить трение при открытии и закрытии, однако плохое соответствие уплотняющих поверхностей или недостаточная точность обработки все равно могут увеличить сопротивление.

2. Напряжение в трубопроводе влияет на движение клапана.

Большие клапаны тяжелые. Если выравнивание фланцев плохое, напряжение в трубопроводе чрезмерное или поддержка недостаточна, во время работы диск может испытывать боковую нагрузку, что увеличивает крутящий момент.

3. Сложные условия в СМИ

Если среда содержит частицы, отложения, кристаллические вещества или компоненты высокой вязкости, сопротивление между диском и седлом может со временем возрасти.

4. Выбор привода меньшего размера.

Некоторые проекты пытаются снизить затраты, выбирая привод со слишком малым запасом. Для поворотных затворов большого диаметра резерв привода имеет решающее значение.

5. Неправильный монтаж и ввод в эксплуатацию.

Неправильное направление установки, неравномерная затяжка болтов, неправильные настройки пределов или неточная калибровка хода могут привести к увеличению реального рабочего крутящего момента.

6. Материал не полностью соответствует условиям эксплуатации.

C95800 обладает высокой коррозионной стойкостью и подходит для многих морских, химических и промышленных применений. Однако фактические условия эксплуатации все равно необходимо тщательно оценивать. Если среда более абразивная или вязкая, контроль крутящего момента становится более трудным.

3. Что делать, если рабочий крутящий момент слишком высок

1. Пересчитайте реальный требуемый крутящий момент.

Не полагайтесь только на данные паспортной таблички. Повторно проверьте крутящий момент в реальных условиях эксплуатации, включая:

• Начальный пусковой момент

• Рабочий крутящий момент

• Момент трения седла

• Устойчивость к прилипанию носителя

• Запас прочности

Для проектов большого диаметра расчет крутящего момента должен быть частью стадии проектирования, а не последующей коррекцией.

2. Оптимизация конструкции уплотнений и сочетания материалов.

Если трение слишком велико, следует проверить уплотнительную пару:

• Проверьте точность уплотняющей поверхности.

• Улучшение совместимости материалов сиденья

• Уменьшите ненужное вмешательство

• Выбирайте решение с меньшим трением или более устойчивое к износу, когда этого требует сервисное обслуживание.

3. Проверьте выравнивание и поддержку трубопроводов.

Поворотные затворы большого диаметра во многом зависят от качества монтажа. Проверьте:

• Несоосность труб

• Непараллельные фланцы

• Внешние нагрузки на корпус клапана

• Неправильные точки опоры или подъема.

Во многих случаях «высокий крутящий момент» на самом деле является проблемой напряжения в трубопроводе.

4. Правильно подберите привод.

Выбор привода не должен основываться только на диаметре. Его следует выбирать исходя из фактической кривой крутящего момента и рабочего цикла. Когда необходимо:

• Увеличьте номинальный выходной крутящий момент

• Добавьте больший запас прочности

• Проверьте работоспособность источника питания или воздуха.

• Оптимизация связи и логики управления

5. Провести пуско-наладочные испытания.

Перед запуском проведите полноходовую проверку и обратите внимание на:

• Является ли пусковой момент ненормальным

• Возникает ли залипание во время движения

• Не слишком ли плотное уплотнение в конце хода?

• Увеличивает ли повторная езда на велосипеде крутящий момент

Это помогает выявить скрытые проблемы перед передачей.

6. Выберите правильный клапан с самого начала

Для трубопроводов большого диаметра наиболее экономичным решением является не устранять проблемы позже, а выбрать правильный клапан в самом начале. Ключевые моменты выбора включают в себя:

• Тип носителя и содержание твердых веществ

• Диапазон температур и давлений

• Рабочая частота

• Требования к уплотнению

• Требования к автоматизации

• Коррозия, эрозия или ударные условия

4. Почему конструкция с тройным эксцентриком подходит для работы с большими диаметрами

По сравнению с обычными дроссельными затворами конструкция с тройным эксцентриком позволяет диску более постепенно отделяться от седла во время работы. Это делает его особенно полезным для уплотнений большого диаметра, высокого давления или высокопроизводительных уплотнений.

Однако структурные преимущества не отменяют необходимости правильного выбора. Только если материал, обработка, установка и соответствие привода подобраны правильно, конструкция может обеспечить стабильную работу.

5. Пять вопросов, которые необходимо подтвердить при выборе проекта

При покупке 48-дюймовой 150-фунтовой дисковой заслонки C95800 с тройным эксцентриком рекомендуется подтвердить следующее:

1. Каков фактический крутящий момент в расчетных условиях?

2. Содержит ли среда частицы, отложения или коррозионные компоненты?

3. Обеспечивает ли среда установки надлежащую поддержку и выравнивание?

4. Имеет ли привод размер достаточного запаса?

5. Будет ли клапан часто срабатывать или потребуется дистанционное управление?

Заблаговременные ответы на эти вопросы могут предотвратить многие последующие риски.

6. Заключение

Чрезмерный рабочий крутящий момент в 48-дюймовом 150-фунтовом бесфланцевом дисковом затворе C95800 с тройным эксцентриком обычно не вызван какой-либо одной деталью. Часто это результат совокупного воздействия выбора, конструкции, установки, среды и срабатывания.

Правильный перерасчет крутящего момента, оптимизация уплотнений и установки, а также подбор подходящего привода позволяют значительно решить большинство проблем.

Для проектов, которые ценят стабильность, эффективность доставки и долгосрочную надежность, реальный вопрос заключается не в том, сможет ли клапан открыться, а в том, сможет ли он продолжать надежно открываться с течением времени.

Оставайтесь на связи с нашим веб-сайтом, чтобы получать дополнительную информацию о выборе клапанов большого диаметра, анализе условий эксплуатации и оптимизации применения.

Дополнительные часто задаваемые вопросы

Вопрос 1: Какова наиболее распространенная причина чрезмерного крутящего момента в больших дроссельных заслонках?

Наиболее распространенными причинами являются напряжения в трубопроводах, высокое трение уплотнений и недостаточный запас привода.

Вопрос 2: Всегда ли дроссельная заслонка с тройным эксцентриком требует меньшего крутящего момента?

Не всегда. Обычно это помогает снизить трение, но конечный результат все равно зависит от условий эксплуатации, точности обработки, качества установки и выбора привода.

Вопрос 3: Что следует проверить в первую очередь, если крутящий момент уже на месте слишком высок?

Начните с выравнивания трубопроводов, напряжения на фланцах, производительности привода и состояния пары уплотнений.
