Введение

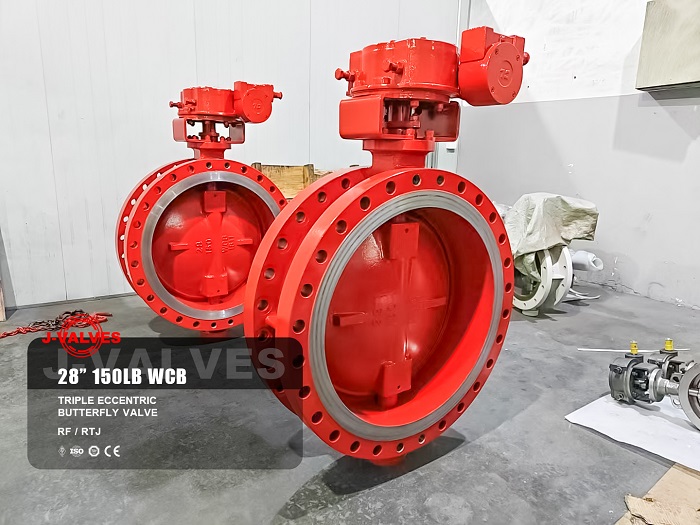

В трубопроводах для транспортировки нефти клапаны подвергаются суровым условиям, таким как колебания давления, абразивные частицы, изменения температуры и частые циклические циклы. В системах большого диаметра широко используется трехэксцентриковый дроссельный клапан WCB 28 дюймов 150 фунтов , поскольку он обеспечивает хороший баланс пропускной способности, характеристик уплотнения и эффективности работы.
Однако длительный срок службы обусловлен не только техническими характеристиками. Клапан может выглядеть подходящим на бумаге, но все же рано изнашиваться, если материал, конструкция уплотнения, условия установки или эксплуатации не подобраны должным образом. Чтобы продлить срок службы реальных трубопроводов, инженерам необходимо рассматривать клапан с четырех сторон: конструкция, материал, установка и обслуживание.
Линии транспортировки нефти часто работают в более суровых условиях, чем общепромышленные трубопроводы. Среда может содержать примеси, воск, коррозионные элементы или переменную температуру. Клапан также может оставаться в режиме частичного открытия, полного открытия или частого переключения в течение длительного периода времени.
Для 28-дюймового клапана любое повреждение уплотнительной поверхности может привести к высоким затратам на ремонт и незапланированному простою. Вот почему срок службы так важен: он напрямую влияет на стабильность работы и общую стоимость жизненного цикла.
WCB — это распространенный литой материал из углеродистой стали, используемый в нефтяной, химической и общепромышленной сфере. Для трубопроводов емкостью 150 фунтов это дает несколько практических преимуществ.
Во-первых, он обеспечивает надежную механическую прочность систем среднего давления.
Во-вторых, это проверенный литейный материал со стабильными производственными характеристиками, что важно для корпусов клапанов большого диаметра.
В-третьих, при правильном выборе с учетом условий эксплуатации WCB обеспечивает хороший баланс между стоимостью и надежностью.
Тем не менее, WCB не является универсальным решением. Если среда трубопровода является высококоррозионной, низкотемпературной или высокосернистой, необходимо пересмотреть выбор материала. Цель состоит не в том, чтобы выбрать материал высочайшего качества, а в том, чтобы выбрать наиболее подходящий для реальной среды эксплуатации.
Основным преимуществом дроссельной заслонки с тройным эксцентриком является взаимодействие диска и седла во время открытия и закрытия. По сравнению с обычными дроссельными затворами конструкция с тройным эксцентриком снижает трение и износ во время работы, что важно для длительного срока службы.
Диск входит в зону уплотняющего контакта только вблизи конечной стадии закрытия, что уменьшает постоянное трение и снижает износ седла.
Поскольку контакт представляет собой скорее контролируемое сжатие, чем скользящее царапание, вероятность повреждения уплотнительных поверхностей в результате повторных циклов снижается.
Эксцентриковая геометрия помогает снизить сопротивление при открытии и закрытии, уменьшая нагрузку на привод и уменьшая усталость штока и компонентов трансмиссии.
С точки зрения жизненного цикла, самая большая ценность тройной эксцентриковой конструкции заключается не только в «лучшем уплотнении», но и в «меньшем износе при многократной эксплуатации».
Многие клапаны рано выходят из строя не из-за неправильной конструкции, а из-за неправильных условий эксплуатации или проектных решений.
Клапан должен соответствовать среде, скорости потока, температуре, ориентации установки и частоте циклов. Хороший дизайн не может компенсировать плохое соответствие приложению.
Материал сиденья оказывает большое влияние на долговечность. Различные среды и температуры требуют различных решений для уплотнений с металлическим или композитным уплотнением.
Если крутящий момент привода слишком мал, клапан может не закрыться полностью. Слишком высокий крутящий момент может ускорить износ штока и уплотняющих компонентов.
Несоосность, плохая поддержка, сварочные нагрузки и вибрация трубопровода могут сократить срок службы клапана. Клапаны большого диаметра особенно чувствительны к монтажным нагрузкам.
Чтобы повысить долговечность нефтепроводов, сосредоточьте внимание на этих действиях.
Выбирайте конструкцию уплотнения с учетом давления, температуры, чистоты среды и частоты циклов, а не только цены.
Соответствующая антикоррозионная и износостойкая обработка седла, диска и штока может значительно снизить повреждения.
Избегайте быстрого открытия-закрытия и по возможности уменьшайте ударные нагрузки.
Регулярно проверяйте износ уплотнений, смазку штока, реакцию привода и изменения крутящего момента.
Срок службы клапана зависит от фильтрации, чистоты трубопровода, контроля вибрации и конструкции опор. Клапан следует оценивать как часть всей системы.
При оценке 28-дюймового трехэксцентрикового дроссельного клапана WCB 150 фунтов не обращайте внимания только на размер и класс давления. Обратите внимание на следующие детали:
Соответствует ли конструкция седла среде обслуживания масла.
Могут ли конструкция корпуса и диска поддерживать длительную эксплуатацию.
Имеет ли привод достаточный запас крутящего момента.
Предоставляет ли производитель данные о материалах, испытаниях и применении.
Доступны ли техническое обслуживание и запасные части.
По-настоящему долговечный клапан – это не просто изделие с высокими техническими характеристиками. Это продукт со стабильными деталями и надежной конструкцией.
В нефтепроводах продление срока службы трехэксцентрикового дроссельного затвора WCB размером 28 дюймов 150 фунтов зависит от более чем одного фактора. Выбор материала, конструкция конструкции, характеристики уплотнения, качество установки и практика технического обслуживания - все вместе определяет реальную долговечность.
Для проектов, которые ценят стабильную транспортировку и низкие затраты на техническое обслуживание, ранний выбор правильного клапана часто имеет большее значение, чем последующий ремонт проблем.
Вопрос 1: Почему дроссельная заслонка с тройным эксцентриком более долговечна, чем стандартная дроссельная заслонка?
Ответ: Потому что конструкция тройного эксцентрика уменьшает трение между диском и седлом, снижая износ при многократной эксплуатации.
В2: Подходит ли WCB для трубопроводов транспортировки нефти?
О: Да, во многих случаях применения при среднем давлении это практичный и продуманный выбор, но пригодность по-прежнему зависит от среды, температуры и риска коррозии.
В3: Как можно продлить срок службы дроссельной заслонки большого диаметра?
Ответ: Ключевым моментом является правильный выбор, подходящая конструкция уплотнения, правильная установка и регулярное техническое обслуживание.
