Просмотры:0 Автор:J-VALVES Время публикации: 2026-07-18 Происхождение:Работает
В крупных нефтегазовых, теплоэнергетических и магистральных трубопроводах для транспортировки сырой нефти внезапное отключение среды приведет к сильному гидравлическому удару, который может привести к разрыву трубопроводов, повреждению корпусов насосов и фланцев. Обычные поворотные обратные клапаны быстро закрываются, и мгновенный удар высокого давления может легко спровоцировать несчастные случаи.
Обратный клапан медленного закрытия с микросопротивлением оснащен демпфирующим гидравлическим буферным приводом с двухступенчатым режимом закрытия: он быстро отсекает обратный поток среды на ранней стадии и медленно герметизирует уплотнительную поверхность на более поздней стадии, снижая давление гидроудара более чем на 90%. Модель высокого давления класса 1500 с диаметром большого диаметра 24 дюйма является незаменимым продуктом для трубопроводов, работающих в тяжелых условиях.

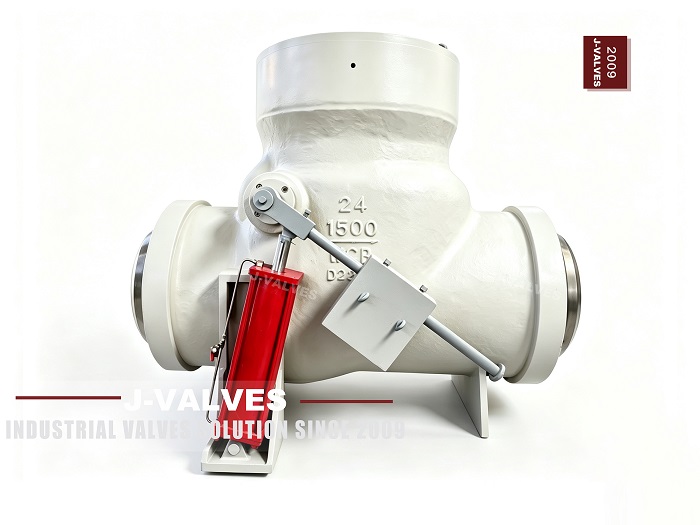

Показанный на фотографии 24-дюймовый микросопротивляющийся обратный клапан WCB с микросопротивлением класса 1500, показанный на фотографии, имеет литой корпус клапана WCB, кованый рычаг плюс красный гидравлический демпфирующий цилиндр, а также общую ковано-сварную конструкцию, соответствующую мировым стандартам нефтегазовой отрасли ASME B16.34 и API 6D.
Индивидуальный процесс для высокого давления большого диаметра, совместимый с классами давления 1500 ~ 2500
Мы имеем собственные литейные и кузнечные мастерские. 24-дюймовый корпус клапана класса 1500 подвергается интегральному литью и неразрушающему контролю. Варианты материалов включают WCB, LCB, нержавеющую сталь F304; Приварные встык, фланцы и наконечники подходят для условий работы под высоким давлением на электростанциях и магистральных нефте- и газопроводах.
Независимо разработанная гидравлическая система демпфирования медленного закрытия с регулируемым буфером
Оснащенный красным гидравлическим буферным цилиндром собственной разработки и внешней рычажной конструкцией передачи, задержку медленного закрытия можно регулировать на месте от 1 до 30 секунд. Конструкция проточного канала с микросопротивлением значительно снижает сопротивление потоку среды по сравнению с аналогичными отечественными клапанами и снижает потребление энергии в трубопроводе.
Полная сертификация API 6D для совместимого глобального экспорта
Основанная в 2009 году, все наши обратные клапаны с медленным закрытием прошли сертификацию оборудования под давлением API 6D, ISO и CE. Каждый клапан проходит 100% заводские гидростатические и герметичные испытания с дефектоскопией материалов, что устраняет квалификационные барьеры для таможенного оформления в проектах Европы, Америки и Ближнего Востока.
Прочная ударопрочная конструкция с увеличенным сроком службы
На уплотнительную поверхность диска клапана приварена накладка из твердого сплава из стеллита, а валы клапана изготовлены из антикоррозийной стали. Разъемная конструкция внешнего демпфирующего кронштейна позволяет проводить техническое обслуживание без демонтажа всего корпуса клапана, что снижает затраты на эксплуатацию и техническое обслуживание на 60%.
Универсальная комплексная инженерная поддержка с техническим обследованием на месте
В отличие от обычных торговых компаний, J-VALVES позволяет инженерам-гидромеханикам настраивать параметры медленно закрывающихся обратных клапанов в соответствии с расходом трубопровода, мощностью насоса и температурой среды, а также предоставлять полные отчеты о расчетах моделирования гидравлического удара.
Параметры проекта: Обратный клапан медленного закрытия WCB класса 1500 DN600 (24 дюйма) для транспортировки высокотемпературной сырой нефти, общая длина трубопровода 120 км.
Исходная проблема: частые гидравлические удары, вызванные обычными поворотными обратными клапанами, приводили к ежемесячной замене прокладок и обслуживанию фланцев.
J-VALVES Решение: специальные гидравлические обратные клапаны с микросопротивлением и медленным закрыванием с 12-секундной задержкой. После установки отсутствие сбоев в работе трубопровода в течение 3 лет подряд позволило нам получить титул ежегодного поставщика высокого качества от местной нефтяной группы.
Спрос: 24-дюймовые медленно закрывающиеся обратные клапаны высокого давления для защиты от гидравлического удара, вызванного отключением насоса для циркулирующей воды с высокой температурой.
Результат проекта: оптовая поставка 42 комплектов 24-дюймовых микросопротивляющихся обратных клапанов WCB класса 1500 с медленным закрыванием , совместимых с демпфирующим механизмом рычажного механизма DCS электростанции. Пиковое давление гидроудара упало на 87% в момент отключения насосов, и продукт прошел долгосрочную приемку местной энергетической группы.
Опасность гидравлического удара является самой большой проблемой при эксплуатации и техническом обслуживании крупнопроходных трубопроводов высокого давления класса 1500. Компания J-VALVES специализируется на производстве промышленных обратных клапанов с 2009 года, используя самостоятельно разработанные гидравлические конструкции медленного закрытия, полную сертификацию стандартов и проверенные мировые инженерные решения. Наш 24-дюймовый обратный клапан WCB с микросопротивлением и медленным закрытием обеспечивает долгосрочную безопасность для нефтяных, теплоэнергетических и химических трубопроводов, поддерживая индивидуальную настройку чертежей и оптовый экспорт за границу.
