I. Обзор J-клапанов 20-дюймовых фланцевых клапанов 150 фунтов

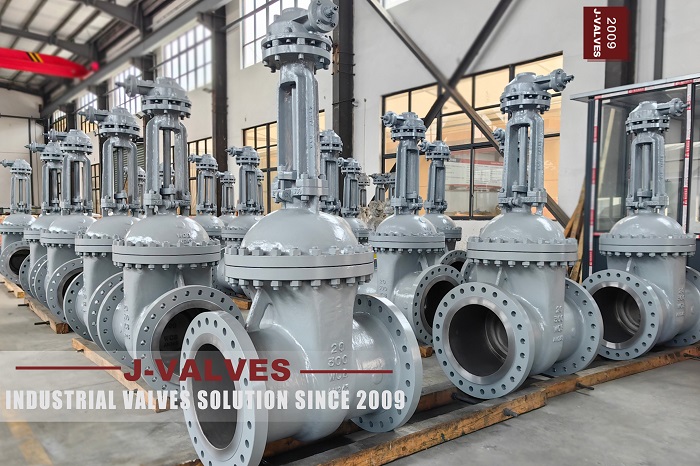

J-VALVES 20 -дюймовый фланговый клапан 150 фунтов на фланцевом затворе представляет собой клапан, специально предназначенный для условий труда высокого давления. Его основные особенности следующие:
• Конструкция большого диаметра: с диаметром 20 дюймов он может соответствовать требованиям трубопровода для больших скоростей потока и подходит для систем передачи высокого давления в таких отраслях, как нефть, природная газа и химическая техника.
• Производительность высокого давления: рейтинг давления 150 фунтов гарантирует, что клапан может работать стабильно в средах высокого давления, а также обладает хорошей производительности и долговечностью.
• Подключение к фланце: он принимает метод подключения фланца, который удобен для установки и технического обслуживания, а также соответствует международным стандартам подключения трубопровода.
II Введение в стандарты API/ASME
API (Американский нефтяной институт) и ASME (Американское общество инженеров-механиков) являются всемирно признанными авторитетными организациями, устанавливающими стандарт, и стандарты, которые они выпускают, имеют обширное руководящее значение в разработке, производстве и тестировании клапанов.
• API 600: этот стандартный предусмотрены требованиям к проектированию, производству и тестированию для стальных фланцевых и затвольных клапанов и применимы к клапанам с номинальными давлениями PN16 - PN40 (класс 150 - 600).
• ASME B16.5: Этот стандарт в основном предусматривает размеры, допуски и требования к подключению трубопроводов и применимы к фланцевым соединениям с номинальными давлениями, не превышающими 2500 фунтов.
• ASME B16.10: В этом стандартном предусмотренном обратный размер клапанов для личного к лицу, чтобы обеспечить совместимость установки клапанов в трубопроводных системах.
Iii. Сравнение конструкции J-клапанов 20-дюймовых фланцевых клапанов 150 фунтов со стандартами API/ASME
(1) Структурный дизайн
Дизайн функции | J-клапаны 20-дюймовый фланговый клапан затвора 150 фунтов | API 600 | ASME B16.10 |
Клапан материал тела | Высокая сплавная сталь | Соответствует требованиям API 600, обычно углеродистой стали или сплавной стали | Нет конкретных требований, но это должно соответствовать общей силе клапана |
Тип клапана | Фланцевый клапан ворот | Фланцевый клапан ворот | Применимо к нескольким типам клапанов, включая затворные клапаны |
Лицом к лицу измерение | Соответствует стандарту ASME B16.10 | Нет конкретных правил, но необходимо соблюдать соответствующие стандарты личных измерений | Подробно указывает личное измерение клапана |
Фланцевое соединение | Соответствует стандарту ASME B16.5 | Соответствует стандарту ASME B16.5 | Нет конкретных правил, но необходимо соблюдать соответствующие стандарты фланца |
J-VALVES 20 -дюймовый фланговой клапан 150 фунтов затвора принимает конструкцию упругого затвора и заднее сиденье, чтобы обеспечить производительность герметизации клапана в условиях высокого давления. В его уплотнении материал используется наложенная сварка 507/507mo, которая обладает хорошей износостойкой и коррозионной стойкостью. Тест уплотнения строго проводится в соответствии со стандартом API 598, чтобы обеспечить надежность герметизации клапана в фактическом использовании.
(3) дизайн стебля
Дизайн функции | J-клапаны 20-дюймовый фланговый клапан затвора 150 фунтов | API 600 |
Материал стебля | Интегрально кованая, высокопрочная сплавная сталь | Интегрально подделан, отвечая требованиям API 600 |
Потока стебля | Трапезиидальная нить, левая | Соответствие ASME B1.5 или ASME B1.8 Стандарты, трапециевидная нить, левая |
Соединение стебля | Т-образное конечное соединение, чтобы предотвратить вращение или отключение ствола от ворот | Т-образное конечное соединение, отвечающее требованиям API 600 |
Стебель J-VALVES 20-дюймового фланцевого клапана затвора 150 фунтов производится с помощью неотъемлемых подделок для обеспечения его силы и надежности. Поток стебля принимает трапециевидную нить, которая соответствует стандартам ASME B1.5 или ASME B1.8. Левая конструкция гарантирует, что клапан закрывается при вращении по часовой стрелке. Соединение стебля принимает Т-обратное конечное соединение, эффективно предотвращая вращение или отключение ствола во время использования.
IV Прикладные преимущества J-клапанов 20-дюймовых фланцевых клапанов 150 фунтов
• Адаптируемость к средам высокого давления: рейтинг давления 150 фунтов позволяет стабильно работать в системах трубопровода высокого давления и удовлетворяет потребности таких отраслей, как нефть, природная газа и химическая инженерия.
• Отличная производительность герметизации: конструкция упругого затвора и накладка сварки сварки обеспечивают надежность герметизации клапана в условиях высокого давления и снижают риск утечки.
• Удобная установка и техническое обслуживание: метод подключения фланца соответствует международным стандартам, что удобно для установки и технического обслуживания, снижения затрат на техническое обслуживание и времени.
• Сильная совместимость: конструкция соединения личного размера и фланцевого соединения соответствует стандартам ASME B16.10 и ASME B16.5, обеспечивая совместимость клапана с существующими трубопроводными системами.
V. Заключение
J-VALVES 20 -дюймовый фланговый клапан 150 фунтов на фланцевом затворе демонстрирует значительные преимущества применения в трубопроводных системах высокого давления с его превосходной конструкцией и высокой производительностью. Его концепция дизайна, которая строго следует за стандартами API и ASME, обеспечивает безопасность и надежность клапана в средах высокого давления. Будь то с точки зрения структурного дизайна, производительности запечатывания или дизайна стебля, 20-дюймовый фланговый клапан фланца J-клапана J-клапана показывает свою выдающуюся производительность в качестве решения высокого давления большого диаметра. Для промышленных приложений, которые требуют надежного контроля жидкости в средах высокого давления, 20-дюймовый фланговый клапан 1-дюймового фланца J-клапана J-клапана, несомненно, является надежным выбором.
