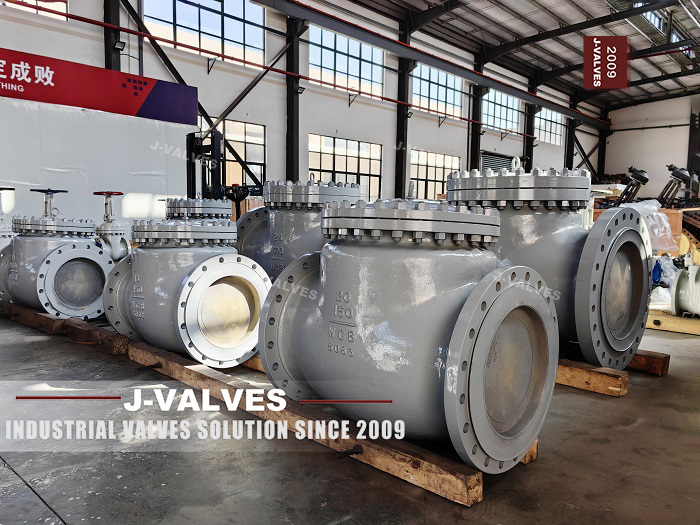

18'~30' Руководство по выбору поворотного обратного клапана класса 150 | Техническое решение WCB из углеродистой стали от J-VALVES

Диапазон размеров: DN450(18') ~ DN750(30')

Класс давления: класс 150 (150 фунтов)

Стандартный материал корпуса: углеродистая сталь A216 WCB (для нефти, газа, воды, пара без сильной коррозии)

Стандарты проектирования: API 6D, ASME B16.5, ASME B16.34, GB/T 12236.

Торцевое соединение: фланец RF с выступом (основной вариант для трубопроводов большого диаметра, стандарт для J-VALVES)

Принцип действия: Средний поворотный диск с автоматическим управлением для предотвращения обратного потока.

1. Магистральный трубопровод природного газа/угольного метана

   Средний уровень пыли: корпус WCB + шарнирный штифт из нержавеющей стали 316 + диск с твердым покрытием из стеллита + дополнительный демпфер медленного закрытия для устранения гидравлического удара, широко используемый в магистральных газопроводах Центральной Азии и Южной Америки.

2. Сырая нефть и нефтепереработка FCC Medium

   Среда с частицами катализатора и высокотемпературной суспензией: очень толстая стенка корпуса, утолщенная поверхность седла из стеллита, смотровой люк в крышке для регулярной очистки от примесей, упоминается проект отечественного нефтеперерабатывающего завода на миллион тонн.

3. Циркуляционная охлаждающая вода электростанции

   Окружающая чистая вода: стандартный корпус WCB + уплотнительная поверхность из нержавеющей стали для контроля затрат, большой проходной канал снижает потери обратного давления насоса, подходит для угольных электростанций Юго-Восточной Азии.

4. Трубопровод высокотемпературного пара (≤425 ℃)

   Максимальная рабочая температура WCB 425 ℃, спирально навитая прокладка из графитового металла для пожаробезопасного уплотнения, модернизированный высокопрочный болт крышки, чтобы избежать утечек из фланца из-за ползучести при высокой температуре.

1. Стандартная усиленная толстая стенка для клапана большого диаметра

   Толщина стенок корпуса на 20% толще минимального стандарта API для размеров 18–30 дюймов, выдерживает мгновенный скачок давления в трубопроводе, чтобы избежать деформации корпуса и трещин, более высокий коэффициент безопасности по сравнению с дешевыми тонкостенными клапанами.

2. Цельный литой диск с твердым покрытием из стеллита

   Цельный литой диск без сварного шва, накладной слой Stellite 6 толщиной не менее 3 мм, срок службы в 2-3 раза дольше, чем у обычного напыленного диска, устойчивость к эрозии и кавитации, сокращение затрат на частое техническое обслуживание.

3. 100% полноразмерное испытание на гидростатическую и воздухонепроницаемость

   Большинство производителей проводят только выборочный контроль, J-VALVES проводят полное 100% испытание для всех поворотных обратных клапанов диаметром 18–30 дюймов : гидроиспытание корпуса при давлении, в 1,5 раза превышающем номинальное, испытание воздушного уплотнения на отсутствие утечек перед поставкой.

4. Бесплатные инженерные чертежи и техническая поддержка

   Быстрая поставка 2D-чертежа CAD, 3D-модели клапана, символа P&ID, полного технического паспорта, который поможет инженерам EPC подготовить список оборудования и техническую тендерную документацию.

5. Глобальный опыт реализации проектов для предотвращения инженерных рисков

   Богатый опыт доставки на Ближнем Востоке, в Центральной Азии, Юго-Восточной Азии, Южной Америке, знание местной таможенной сертификации и процесса стороннего надзора. Полный материал на английском языке, неразрушающий контроль и сертификаты испытаний отсортированы заранее, чтобы сократить цикл приемки проекта.

1. 24-дюймовый поворотный обратный клапан WCB 150 фунтов для магистрального газопровода в Центральной Азии: заслонка медленного закрытия + полностью стеллитовый диск для решения проблем с гидравлическим ударом при отключении компрессора и обратным потоком.

2. 30-дюймовый поворотный обратный клапан класса 150 для газопровода с циркуляцией угольных химикатов: сверхтолстый корпус + смотровой люк для среды, содержащей частицы.

3. 18-дюймовый фланцевый обратный клапан на 150 фунтов для городского газа в Южной Америке: стандартная экономичная модель WCB для ежегодного повторного оптового заказа.
