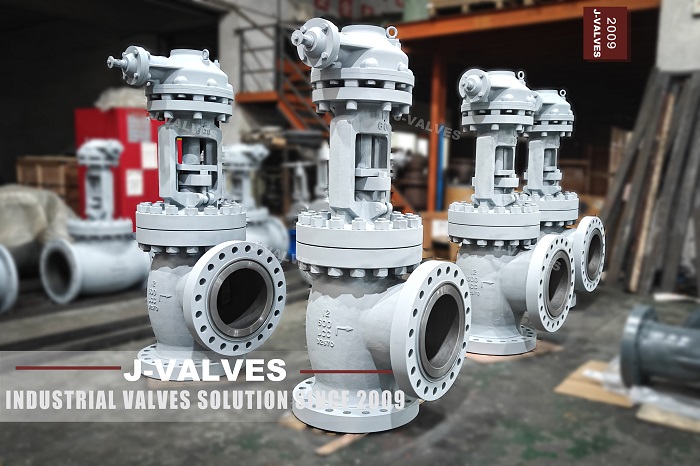

12-дюймовый криогенный угловой клапан LCC, 600 фунтов: ваше основное решение для обеспечения безопасности при использовании СПГ и криогенных систем

На терминалах СПГ, заводах по производству этилена и промышленных газовых криогенных системах надежность клапанов не подлежит обсуждению. Единственный сбой в работе системы глубокого охлаждения может привести к дорогостоящим простоям, угрозам безопасности и экологическим рискам. 12 -дюймовый криогенный угловой клапан LCC 600LB от J-VALVES разработан для решения этих задач, сочетая в себе надежную работу при низких температурах, герметичность с нулевой утечкой и соответствие требованиям API/ASME для обеспечения долгосрочной стабильности в самых суровых криогенных средах.

1. Соответствие требованиям и основные характеристики: создано в соответствии с международными стандартами.

Каждый криогенный угловой клапан J-VALVES 12 дюймов 600LB LCC спроектирован, изготовлен и испытан в соответствии с самыми строгими мировыми стандартами, обеспечивая безопасность и взаимозаменяемость в глобальных проектах:

Почему материал LCC?

ASME SA352 LCC специально разработан для криогенной эксплуатации и проходит строгие испытания на удар при низких температурах (-46°C с V-образным надрезом по Шарпи) для устранения риска хрупкого разрушения, обычного для стандартных углеродистых сталей. Это гарантирует, что клапан сохраняет пластичность и структурную целостность даже при минусовых температурах, предотвращая катастрофические отказы в системах СПГ и этилена.

2. Ключевые преимущества конструкции для криогенной эксплуатации

Превосходная низкотемпературная прочность

В отличие от обычных клапанов, которые страдают от хрупкости при низких температурах, наш криогенный угловой клапан LCC подвергается:

• 100% низкотемпературное испытание на удар для проверки характеристик материала при температуре -46°C.

• Специальная криогенная обработка внутренних деталей для предотвращения истирания и заклинивания штока при низких температурах.

• Механическая обработка со снятием напряжений для устранения остаточных напряжений, которые могут привести к растрескиванию при термоциклировании.

Оптимизированная конструкция углового потока

Угловой корпус предлагает уникальные преимущества для криогенных трубопроводных систем:

• Изменяет направление жидкости на 90°, чтобы исключить необходимость в дополнительных коленах, уменьшая падение давления в системе и эрозию.

• Минимизирует турбулентность в линиях СПГ и этилена, предотвращая кавитацию и износ внутренних деталей клапана.

• Упрощает компоновку трубопроводов в ограниченных терминальных или производственных помещениях, снижая затраты на установку.

Криогенная система уплотнения с нулевой утечкой

Самой большой проблемой криогенных клапанов является выход из строя уплотнения из-за намерзания и затвердевания уплотнения. Наше решение включает в себя:

• Удлиненная конструкция крышки: изолирует сальник от криогенной среды, предотвращая образование инея и разрушение набивки.

• Гибкое уплотнение седла: уплотнительные поверхности из нержавеющей стали в сочетании с мягкими уплотнениями криогенного класса обеспечивают двунаправленную нулевую утечку, что соответствует стандартам криогенных клапанов BS 6364.

• Антистатический и противовыбросовой шток: предотвращает выброс штока и обеспечивает целостность электрической цепи, устраняя риск статического разряда при работе с легковоспламеняющимся СПГ.

Простое обслуживание и универсальная эксплуатация

• Фланцевые торцевые соединения позволяют быстро разбирать для осмотра и технического обслуживания, сокращая время простоя на критически важных объектах СПГ.

• Опциональное приведение в действие: доступны ручные редукторные, электрические или пневматические приводы, отвечающие требованиям дистанционного управления и частой эксплуатации.

• Полная отслеживаемость: все материалы и испытания документируются, что позволяет проводить аудит соответствия для глобальных нефтегазовых проектов.

3. Идеальное применение для криогенного углового клапана LCC 12 дюймов, 600 фунтов.

Этот клапан специально создан для решения самых сложных задач управления криогенной жидкостью, в том числе:

• Терминалы СПГ и заводы по сжижению: контроль расхода и давления в линиях хранения, погрузки и перекачки СПГ.

• Нефтехимические заводы этилена/пропилена: контроль потоков криогенных олефинов при температурах до -101°C.

• Промышленные газовые криогенные системы: обработка и распределение азота, кислорода и аргона.

• Глубокие холодные трубопроводные сети: транспортировка криогенных жидкостей на нефтеперерабатывающих заводах и химических комплексах.

4. Реальная история успеха: решение проблем с уплотнениями терминала СПГ

Крупный прибрежный терминал СПГ в Китае неоднократно останавливался из-за поломок уплотнений импортных криогенных угловых клапанов, работающих при -162°C. Всего через 12 месяцев эксплуатации клапаны пострадали от затвердевания уплотнения и протечек, что поставило под угрозу бесперебойную работу и безопасность терминала.

Компания J-VALVES предоставила индивидуальное решение с 12-дюймовым криогенным угловым клапаном LCC 600LB , оптимизированным с помощью:

• Удлиненная крышка и изолированный сальник для изоляции криогенных сред.

• Усовершенствованные гибкие уплотнения седла для обеспечения двунаправленной нулевой утечки

• Корпус LCC с улучшенной ударопрочностью при низких температурах

С момента ввода в эксплуатацию эти клапаны работали непрерывно более 3 лет без утечек и сбоев, устраняя дорогостоящие простои и завоевывая доверие клиента для будущих проектов расширения.

5. Как правильно выбрать криогенный угловой шаровой клапан для вашего проекта

При выборе криогенного клапана обратите внимание на следующие важные факторы, чтобы избежать дорогостоящих ошибок:

1. Проверка соответствия материала: убедитесь, что материал корпуса соответствует стандартам ASME SA352 LCC, используя документированные отчеты об испытаниях на удар при низкой температуре.

2. Подтвердить стандарты проектирования: отдать приоритет клапанам, сертифицированным по API 6D и ASME B16.34 на герметичность, выдерживающую давление.

3. Оцените конструкцию уплотнений: ищите удлиненную крышку и системы уплотнений криогенного класса, чтобы предотвратить отказы, связанные с морозом.

4. Проверьте протоколы испытаний: потребуйте протоколы испытаний API 598 для проверки прочности корпуса и характеристик уплотнения.

5. Сотрудничайте с опытными поставщиками: выбирайте производителей с проверенным опытом работы в сфере СПГ и криогенных проектов, таких как J-VALVES с более чем 17-летним опытом работы в области промышленной арматуры.

Сотрудничайте с J-VALVES в области надежных решений для криогенных клапанов

В J-VALVES мы сочетаем соответствие API/ASME, передовую криогенную технику и строгий контроль качества, чтобы поставлять клапаны, которые работают там, где это важнее всего. Наш 12-дюймовый криогенный угловой клапан LCC 600LB был проверен на проектах по производству СПГ, нефтехимии и промышленного газа по всему миру, обеспечивая спокойствие при критически важных криогенных операциях.

Свяжитесь с нашей командой инженеров сегодня, чтобы обсудить ваши конкретные требования к контролю криогенной жидкости или запросить индивидуальное предложение для вашего проекта.
