Шаровой клапан Trunnion имеет беспрепятственное уплотнение

|

Шаровой клапан, установленный на Trunnion, представляет собой особый тип шарикового клапана. В основном он состоит из компонентов, таких как корпус клапана, шарик, стебель клапана, палочки, сиденье клапана и уплотнения. Мяч является ключевым компонентом для управления выключением жидкости. На мяче есть круговая сквозная дыра. Когда шарик вращается, эта сквозная дыра выравнивается или перпендикулярно входу и выходным каналам корпуса клапана, тем самым реализуя открытие и закрытие клапана. Стебель клапана используется для подключения внешнего механизма эксплуатации и шарика, приводя к вращению мяча. Страннины - это части, которые поддерживают мяч, обычно расположенные в нижней части мяча, и вместе со стеблем клапана обеспечивают стабильное вращение шарика в корпусе клапана.

Тип Trunnion является общим методом подключения. Он обычно используется в механическом оборудовании, таком как гидравлические цилиндры. Он связан с другими компонентами через тип Trunnion, позволяя вращать или качаться в определенном диапазоне.

|

Дисплей продукта

кованая стальная стальная шариковая клапан

（

Кованый клапан шарикового клапана из нержавеющей стали

（

С отличием шарикового клапана из углеродной стали

（WCB)

• Размер: 1/2 '~ 48 ' (DN15 ~ DN1200)

• Давление: класс 150 фунт ~ 2500 фунтов (PN20 ~ PN420)

• Соединение: жениха 、 сварка приклада 、 Сварка розетки

• Материал: углеродистая сталь 、 нержавеющая сталь 、 Сплав Сталь 、 Специальный SEEL

|

Метод поддержки сферы:
верхняя часть сферы поддерживается стеблем клапана, а нижняя часть поддерживается с помощью транспорт, образуя двойную опорную структуру, которая делает сферу более стабильной во время вращения, меньше влияет на давление жидкости, способное выдерживать более высокие давления и большие диаметра, подходящую для условий труда высокого давления и большого диаметра.

Структура герметизации:
сиденье клапана проталкивается пружиной, встроенной в кронштейн сиденья клапана, контактирует с мячом и запечатывает его. Эта конструкция может обеспечить хорошую производительность герметизации и уменьшить возможность утечки.

Компактная конструкция:
структура относительно компактная, занимает меньше места, удобна для установки и технического обслуживания и подходит для различных систем трубопровода и макетов оборудования.

|

Производственный процесс

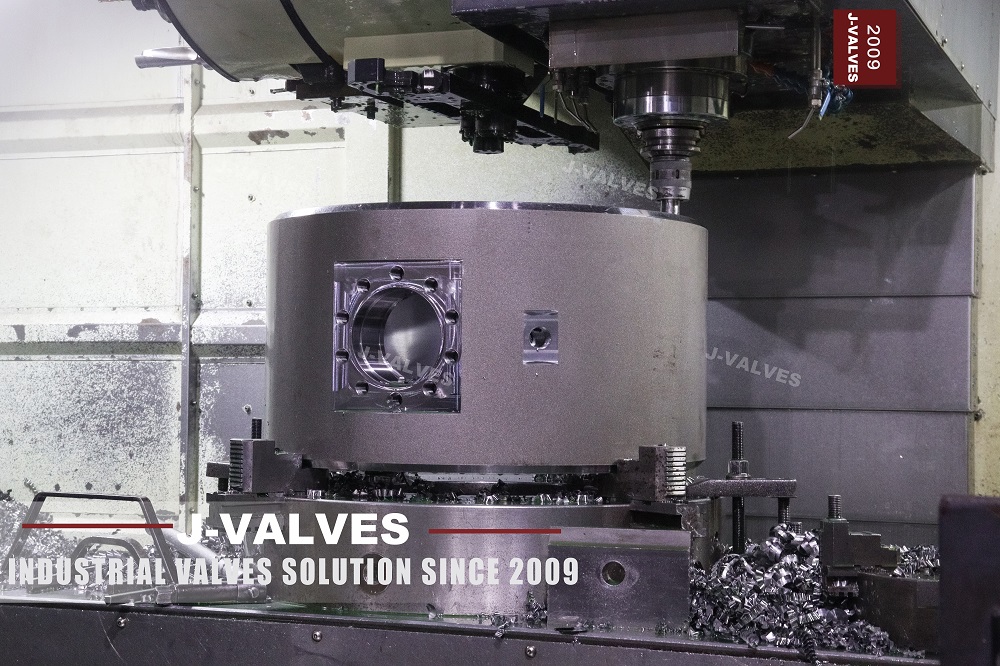

d Rill дыр

A105n )

F316 )

Стирать

Лак

Нажмите здесь, чтобы отредактировать свой контент

|

Производительность

Низкий рабочий крутящий момент:
из -за разумной опорной структуры сферы крутящий момент, необходимый для работы клапана, невелик, что делает операцию проще и удобнее. Это уменьшает требования к действующему приводу. Можно оборудовать меньшую ручную ручку или электрический или пневматический привод с более низкой мощностью, что снижает затраты.

Хорошие характеристики потока:
при полном открытии путь потока гладкий, а потеря давления чрезвычайно невелика, что позволяет передавать большие потоки и повысить эффективность трубопроводной системы.

Сильная коррозионная стойкость:
корпус клапана и основные компоненты изготовлены из различных материалов, таких как нержавеющая сталь и углеродистая сталь, которые могут адаптироваться к различным средам коррозийной среды и температуры. Конструкция Trunnion делает сферу несущей силой и обладает сильным воздействием. Он может противостоять условиям труда высокого давления и большого диаметра и имеет длительный срок службы.

Широкий диапазон приложений:
он может широко использоваться при передаче и контроле жидкости во многих отраслях, таких как нефть, химикат, электроэнергия, природная газа, фармацевтические препараты, продукты питания и напитки. Он отвечает потребностям различных промышленных областей и обеспечивает большую гибкость для проектирования системы.
