Оптимизация падения давления в зависимости от скорости потока в системах Y-образных фильтров

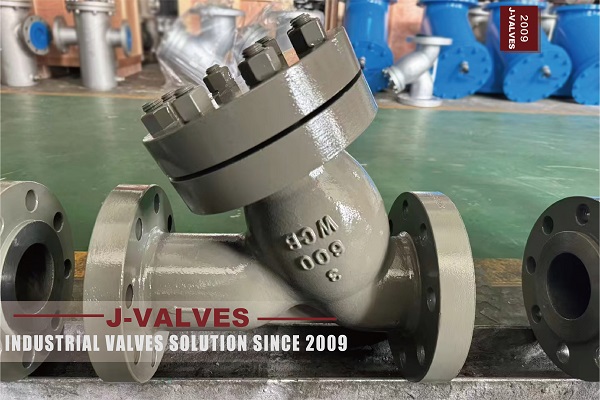

Y-образные фильтры широко используются в промышленных трубопроводных системах для защиты насосов, клапанов и чувствительного оборудования от твердых частиц и мусора . Хотя обеспечение эффективности фильтрации имеет решающее значение, управление перепадом давления и оптимизация скорости потока одинаково важны для поддержания эффективности системы, экономии энергии и долговечности оборудования..

1. Понимание падения давления в Y-образных фильтрах

1.1 Определение

Падение давления означает снижение давления жидкости при ее прохождении через сетчатый фильтр. Чрезмерное падение давления может привести к:

• Снижение эффективности насоса

• Повышенное энергопотребление

• Потенциальный дисбаланс системы

• Преждевременный износ оборудования

1.2 Факторы, влияющие на падение давления

1. Размер сетки сетчатого фильтра : более мелкая сетка улавливает более мелкие частицы, но увеличивает сопротивление потоку.

2. Скорость потока : более высокие скорости потока увеличивают турбулентность, что приводит к более высокому перепаду давления.

3. Накопление мусора : со временем захваченные твердые частицы уменьшают эффективную площадь потока, еще больше увеличивая падение давления.

4. Ориентация фильтра : Правильная установка (стойка фильтра вниз) позволяет эффективно осаждать мусор, сводя к минимуму ограничение потока.

2. Принципы оптимизации расхода

2.1 Коэффициент расхода (Cv)

• Коэффициент расхода (Cv) измеряет объем жидкости, проходящей через фильтр при перепаде давления в 1 фунт на квадратный дюйм..

• Выбор фильтра с адекватным Cv обеспечивает минимальный перепад давления при требуемом расходе.

• Эмпирическое правило: выберите фильтр с Cv на 20–30 % выше максимального расхода системы , чтобы учесть скопление мусора.

2.2 Выбор сетки

• Крупная сетка: снижает перепад давления, подходит для жидкостей с низкой вязкостью и умеренным содержанием примесей.

• Мелкая сетка: повышает эффективность фильтрации, используется при защите чувствительного оборудования, расположенного ниже по потоку..

Совет по оптимизации: сбалансируйте эффективность фильтрации и допустимый перепад давления.

2.3 Размер сетчатого фильтра и площадь поверхности

• Корзины или сетки большего размера увеличивают площадь поверхности , уменьшая скорость потока через сетку.

• Более низкая скорость приводит к уменьшению турбулентности и снижению перепада давления при сохранении эффективности фильтрации.

3. Мониторинг и обслуживание

• Манометры дифференциального давления . Контролируйте разницу давлений на сетчатом фильтре, чтобы определить интервалы очистки.

• Плановая очистка : Периодическое удаление мусора обеспечивает постоянную скорость потока и минимальный перепад давления.

• Замена сетки : замените изношенные или корродированные сетки для поддержания оптимальных характеристик Cv и давления.

Совет для профессионалов: рассмотрите возможность самоочистки или автоматических фильтров для систем с высоким содержанием твердых частиц..

4. Анализ падения давления и расхода

• Падение давления увеличивается квадратично с увеличением расхода в Y-образных фильтрах..

• Пример: Удвоение скорости потока может увеличить падение давления в четыре раза, в зависимости от размера ячейки и площади экрана.

• Используйте вычислительную гидродинамику (CFD) или Cv-диаграммы, предоставленные производителем, чтобы оптимизировать выбор сетчатого фильтра для конкретных скоростей потока.

Практические соображения:

1. Для систем с низким расходом может быть достаточно сетчатых фильтров меньшего размера.

2. Для систем с высоким расходом отдавайте предпочтение сеткам большего размера и более крупной сетке , чтобы поддерживать низкий перепад давления.

3. Корректируйте графики технического обслуживания на основе тенденций перепада давления , чтобы предотвратить потери энергии и перегрузку насоса.

5. Материальные и экологические соображения.

• Материал корпуса : нержавеющая сталь для защиты от коррозии, бронза (C95800) для применения на морских судах или в рассолах, углеродистая сталь для неагрессивной промышленной воды.

• Материал экрана : Нержавеющая сталь или специальные сплавы для химического и высокотемпературного применения.

Совместимость между корпусом, сеткой и жидкостью обеспечивает долговечность и постоянство характеристик потока.

6. Заключение

Оптимизация перепада давления и скорости потока в системах Y-образных фильтров необходима для:

• Поддержание эффективного транспорта жидкости

• Минимизация энергопотребления

• Сокращение частоты технического обслуживания

• Продление срока службы системы и оборудования

Тщательно выбирая размер ячеек, размер сетчатого фильтра и материал , а также осуществляя мониторинг перепада давления , инженеры могут достичь сбалансированной эффективности фильтрации и минимальных потерь давления в промышленных трубопроводных системах.
