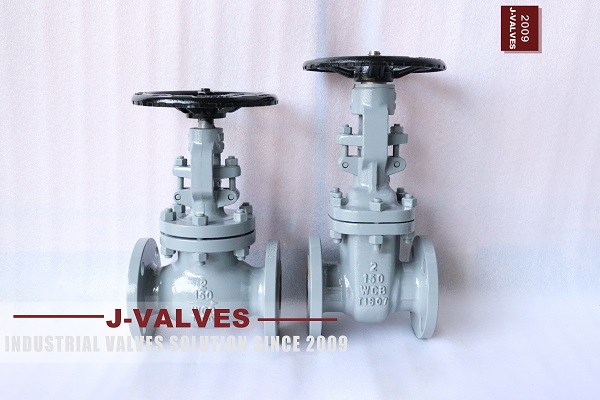

Ключевые различия между клапанами затвора и клапанами глобусов и сравнением сценариев применения

В системах управления промышленной жидкостью затворные клапаны и шаровые клапаны являются двумя наиболее распространенными типами клапанов. Хотя они могут оба достичь контроля от жидкости, существуют значительные различия в структуре, принципе работы, характеристиках производительности и сценариях применения. Понимание этих различий полезно для выбора подходящего типа клапана в практической инженерии.

Структура и принцип работы

Клапан ворот

• Структура: затворный клапан в основном состоит из корпуса клапана, крышки клапана, затвора, штока клапана и маховика. Пластина ворот имеет клин в форме или параллельна и может двигаться вверх и вниз.

• Принцип работы: поворачивая маховик, чтобы управлять стеблем клапана, пластина затвора движется вверх и вниз, перпендикулярно направлению жидкости для достижения отверстия или закрытия. При полном открытии пластина затвора полностью отделена от канала потока, а сопротивление жидкости невелико; При полной закрытии пластина затвора тесно связана с сиденьем клапана, и производительность герметизации хороша.

  Глобус клапан

• Структура: клапан глобуса в основном состоит из корпуса клапана, крышки клапана, диска клапана, стебля клапана и маховика. Диск клапана является круглым или коническим и может двигаться вверх и вниз.

  Принцип работы: поворачивая маховик, чтобы управлять стеблем клапана, диск клапана движется вверх и вниз по центральной линии сиденья клапана для достижения открытия или закрытия. При открытии диск клапана покидает сиденье клапана, а жидкость проходит через зазор между диском клапана и сиденьем клапана; При закрытии диск клапана тесно связан с сиденьем клапана, чтобы предотвратить прохождение жидкости.

  Ключевые различия

• Характеристики сопротивления потока
  • Клапан затвора : Когда полностью открыт, проход жидкости практически не имеет обструкции и низкого сопротивления потока. Это подходит для случаев с низкими требованиями к сопротивлению потоку.
  • Клапан глобуса : проход жидкости S-образный и имеет большое сопротивление потоку. Он не подходит для систем с строгими требованиями к сопротивлению потоку.

• Производительность герметизации
  • Затворный клапан : поверхность герметизации находится в плоском контакте и имеет хорошие производительность запечатывания. Тем не менее, после долгосрочного использования или промывания среды, его легко носить, что приводит к снижению производительности герметизации.
  • Глобусный клапан : поверхность герметизации находится в линейном контакте и имеет отличную производительность герметизации. После износа производительность герметизации может быть восстановлена ​​путем замены диска клапана.

• Способность регуляции потока
  • Клапан затвора : обычно используется в полностью открытых или полностью закрытых состояниях и не подходит для точной регуляции потока. При частичном открытии его легко просыпается жидкостью, затрагивая срок службы.
  • Глобусный клапан : поток жидкости может точно управлять подъемом диска клапана и подходит для случаев регуляции потока.

• Скорость открытия и закрытия
  • Клапан затвора : скорость открытия и закрытия быстрая, а операция относительно трудолюбивая. Это подходит для случаев, которые требуют быстрого открытия и закрытия.
  • Клапан глобуса : скорость открытия и закрытия является медленной, а операционный крутящий момент большой, что требует большой рабочей силы.

• Направление жидкости
  • Затворный клапан : жидкость может течь в обоих направлениях. Нет необходимости учитывать направление во время установки.
  • Клапан глобуса : жидкость течет в одном направлении. Обратите внимание на направление во время установки, чтобы предотвратить средний обратный поток.

  Сравнение сценариев приложения

• Клапан затвора
  • Применимые случаи: подходящие для трубопроводов большого диаметра, где требуется быстрое открытие и закрытие и низкое сопротивление потоку, такие как городское водоснабжение и дренажные трубопроводы, трубопроводы передачи природного газа, циркулирующие водопроводные трубопроводы тепловых электростанций и т. Д.


• Клапан глобуса
  • Применимые случаи: подходящие для трубопроводов с небольшим диаметром, где требуется точный контроль потока или частые открытия и закрытие, например, трубопроводы для питательной воды для котлов, паровые трубопроводы, лабораторные приборы и счетчики и т. Д.
