Клапаны бабочек средней линии против Двойные эксцентричные клапаны бабочек: структурные различия и сценарии применения

Понимание клапанов бабочек

Что такое клапаны бабочек?

Клапаны для бабочек -это квартальные поворотные клапаны, которые используют круглый диск для управления потоком жидкости. Диск вращается вокруг центрального вала, что позволяет быстро и эффективно контролировать поток жидкости. Клапаны бабочек известны своим компактным размером, легким дизайном и способностью обеспечивать плотное уплотнение с минимальным падением давления.

Ключевые компоненты

• Корпус клапана: основная структура, в которой размещаются диск и другие компоненты.

• Диск: круговой компонент, который управляет потоком жидкости, вращаясь вокруг вала. • Вал: центральный компонент, вокруг которого вращается диск.

• Сиденье: герметичная поверхность, которая обеспечивает плотное уплотнение, когда клапан закрыт.

• Привод: механизм, используемый для вращения диска, который может быть ручным, электрическим, пневматическим или гидравлическим.

Средняя линия клапанов бабочек

Структура и дизайн

Клапаны с бабочками средней линии , также известные как концентрические клапаны бабочек, имеют простую и простой дизайн. Диск концентрически устанавливается на вал, что означает, что диск и вал имеют один и тот же центр. Эта конструкция обеспечивает относительно простую и экономически эффективную конструкцию.

Ключевые функции

• Концентрический диск и вал: диск концентрически устанавливается на вал, обеспечивая равномерную герметичную поверхность.

• Резиновое или сиденье PTFE: сиденье обычно изготовлено из резины или PTFE, обеспечивающего хорошие свойства герметизации.

• Операция на четверть отказа: клапан работает с четвертью поворота, что позволяет быстро открыть и закрывать.

• Компактный дизайн: средняя линия клапанов бабочек компактные и легкие, что делает их подходящими для применения с ограниченными пространством.

Приложения

Клапаны бабочек средней линии идеально подходят для применений, где экономическая эффективность и простота являются приоритетами. Они обычно используются в:

• Очистка воды: для контроля потока воды в муниципальных системах водоснабжения и очистных сооружениях.

• Системы HVAC: в системах отопления, вентиляции и кондиционирования воздуха для управления потоком воздуха и воды.

• Продовольственные и напитки: для контроля потока пищевых жидкостей и газов.

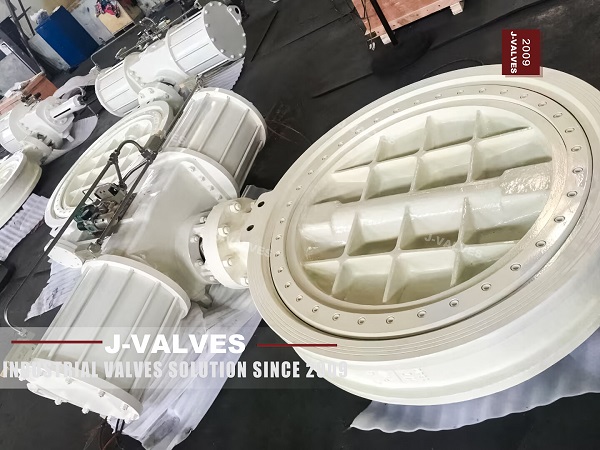

Двойные эксцентричные клапаны бабочек

Структура и дизайн

Двойные эксцентричные клапаны бабочек , также известные как двойные смещенные клапаны бабочек , имеют более сложный дизайн по сравнению с средней линией клапанов бабочек . Диск смещен от вала в двух направлениях: в боковом и осевом. Эта конструкция уменьшает площадь контакта между диском и сиденьем, что приводит к более низкому эксплуатационному крутящему моменту и улучшению производительности герметизации.

Ключевые функции

• Конструкция двойного смещения: диск смещен от вала в двух направлениях, уменьшая площадь контакта и улучшая герметизацию.

• Металлическое сиденье: сиденье обычно состоит из металла, обеспечивая повышенную долговечность и сопротивление износу.

• Операция на четверть режима: например, клапаны бабочек средней линии , двойные эксцентричные клапаны бабочек работают с четвертью поворота.

• Высокопроизводительное герметизация: дизайн обеспечивает лучшую производительность герметизации, даже в условиях высокого давления.

Приложения

Двойные эксцентричные клапаны бабочек подходят для приложений, требующих более высокой производительности и надежности. Они обычно используются в:

• Нефтяная и газовая промышленность: для контроля потока углеводородов в трубопроводах и переработке.

• Химическая обработка: у химических растений, где необходимо контролировать жидкости высокого давления и высокотемпературных жидкостей.

• Выработка электроэнергии: для управления паром и охлаждающей водой на электростанциях.

Сравнительный анализ

Запечатывание производительности

Эксплуатационный крутящий момент

Диапазон давления и температуры
