Как выбрать клапаны бабочек в соответствии с стандартами API 609 и ASME B16.34

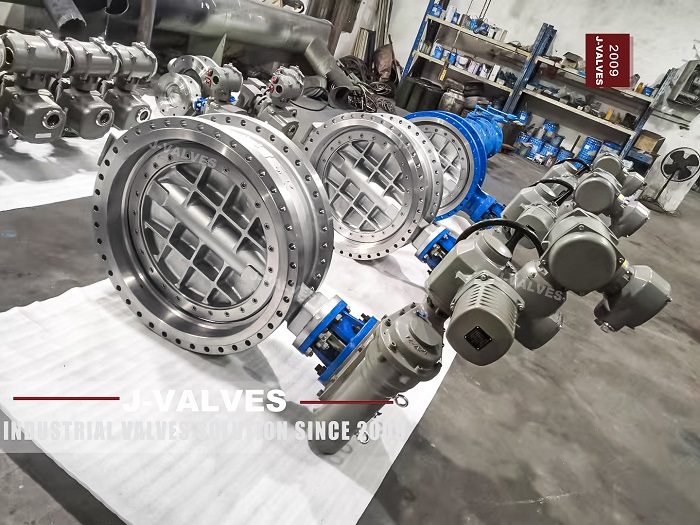

I. Обзор стандартов API 609 и ASME B16.34

1. Стандарт API 609

API 609 - это стандарт, разработанный Американским институтом нефти (API), в частности для проектирования, производства и тестирования клапанов бабочек . Этот стандарт охватывает различные типы клапанов бабочек, в том числе двойные фланцевые, пластины и типы выступов. Основное содержание стандарта API 609 включает в себя:

• Область применения: применимо к клапанам бабочек с номинальным диаметром NPS от 2 до 48.

• Рейтинги давления температуры: обеспечивает подробное холодное рабочее давление (CWP) и оценки давления-температуры.

• Требования к материалам: указывает выбор материала для компонентов, таких как корпус клапана, диск и сиденье.

• Требования к тестированию: включая визуальный осмотр, осмотр размеров, тесты на герметизацию и тесты на давление.

2. ASME B16.34 Стандарт

ASME B16.34 - это стандарт, разработанный Американским обществом инженеров -механиков (ASME), применимым к фланцевым, резьбовым и сварным конечным клапанам. Этот стандарт обеспечивает оценки давления и температуры, выбор материала, требования к конструкции и методы тестирования для клапанов. Основное содержание стандарта ASME B16.34 включает в себя:

• Объем применения: применимо к различным типам клапанов, включая клапаны бабочек.

• Рейтинги с температурой давления: обеспечивает подробные классы давления на фланце и диапазоны температуры.

• Требования к материалам: указывает выбор материала для компонентов, таких как корпус клапана, диск и сиденье.

• Требования к тестированию: включая испытания на давление, тесты на герметизацию и испытания на пожарную стойкость.

II Ключевые факторы при выборе клапанов бабочек

1. Выбор материала

Согласно стандартам API 609 и ASME B16.34, выбор материала для клапанов бабочек должен рассмотреть коррозовность среды, диапазона температур и класса давления. Общие материалы включают:

• Перечет железа: подходит для применения среднего и низкого давления, с хорошей прочностью на растяжение и коррозионной стойкостью.

• Углеродная сталь (WCB): подходит для высокотемпературных и высоких применений, с хорошей сваркой.

• Дуплексная нержавеющая сталь (2205, 2507): подходит для высоко коррозийных сред, с более высокой прочностью и коррозионной стойкостью.

• Алюминиевая бронза: подходит для применений, требующих коррозионной устойчивости и низкого трения.

2. Типы соединений

Тип подключения клапанов бабочек должен быть выбран на основе требований к проектированию и установке системы. Общие типы соединений включают:

• Double Flanged: подходит для приложений, требующих частой разборки и технического обслуживания.

• Пластин: подходит для установок компактного пространства, с удобной установкой и обслуживанием.

• Lug: подходит для приложений, требующих подключения к фланцам, с удобной установкой и обслуживанием.

3. Давление-температурные рейтинги

Согласно стандартам API 609 и ASME B16.34, рейтинги давления температурных клапанов бабочек должны соответствовать рабочим требованиям системы. При выборе обратите внимание на:

• Холодное рабочее давление (CWP): Убедитесь, что максимальное рабочее давление клапана при температуре окружающей среды.

• Класс давления температуры: убедитесь, что класс давления клапана при различных температурах соответствует системным требованиям.

4. Запечатывание производительности

Производительность герметизации является одной из ключевых характеристик клапанов бабочек, а соответствующий уплотняющий материал и структура должны быть выбраны на основе природы среды и условий работы. Общие герметизирующие материалы включают в себя:

• Резина (EPDM, NBR): подходит для низких и средних температурных диапазонов, с хорошей эластичностью.

• Политетрафторэтилен (PTFE): подходит для высокотемпературных и коррозионных сред, с хорошей коррозионной стойкостью и низким коэффициентом трения.

• Металлическое уплотнение: подходит для высокотемпературного, высокого давления и высоко коррозийных сред, с хорошей герметичной производительности и долговечностью.

5. Методы эксплуатации

Способ работы клапанов бабочек должен быть выбран на основе степени автоматизации системы и частоты работы. Общие методы работы включают:

• Ручная работа: подходит для приложений, требующих ручной работы.

• Пневматическая операция: подходит для приложений, требующих быстрого открытия и закрытия.

• Электрическая работа: подходит для применений, требующих дистанционного управления.
